バージョン Autodesk Inventor Professional 2014

バージョン2008の使い方はこちら

ジョイントJoint - 接続

ジョイントでパーツ部品。アセンブリ複数のパーツを集めて組み立てたもの。
※一般的な意味は
機械の組立。
などを接続し、配置と移動(動作)の関係を作成します。

接続

パーツとパーツを接続します。※ここではパーツの穴に軸を挿入する解説をします。

操作方法
ジョイント - 接続
  1. [アセンブリ]右矢印[関係]の[ジョイント]をクリック。
ジョイント - 接続
他のやり方 - 1

ショートカット(エイリアス)括弧J括弧を押す。

※[ジョイント]のショートカット(エイリアス)は既定では無いので追加する必要があります。

※ショートカット(エイリアス)の変更・追加のやり方はこちら

ジョイント - 接続
他のやり方 - 2

右クリックして[ジョイント]をクリック。

下矢印
ジョイント - 接続

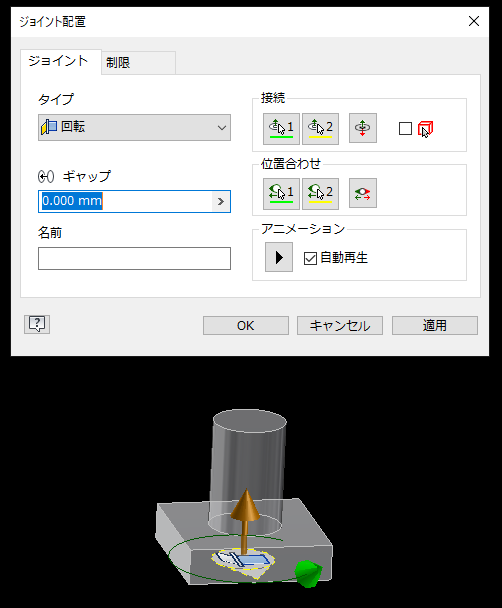

  1. ジョイント(接続)する原点としてパーツの軸と穴を順番にクリック。
  2. [タイプ]が自動的に変更されるのでここでは[回転]を選択し、状況に応じて反転したりギャップの距離を入力して[OK]をクリック。
ジョイント - 接続

回転のジョイントの完成。
