スタイルStyle - 図面のスタイル設定 - オブジェクト既定

スタイルではアセンブリ複数のパーツを集めて組み立てたもの。
※一般的な意味は
機械の組立。
パーツ部品。での照明設定や、図面での寸法の文字やパーツ一覧などの設定をします。

図面のスタイル設定 - オブジェクト既定

パーツ一覧の項目を変更したい時などにオブジェクト操作対象のデータなど。既定のスタイルを設定します。
※ここではパーツ一覧のスタイル変更方法を解説します。

操作方法
スタイル - 図面のスタイル設定 - オブジェクト既定
  1. 図面ファイルが開いている状態で、
    [管理]右矢印[スタイルと規格]の[スタイル及び規格エディタ]をクリック。
下矢印
スタイル - 図面のスタイル設定 - オブジェクト既定

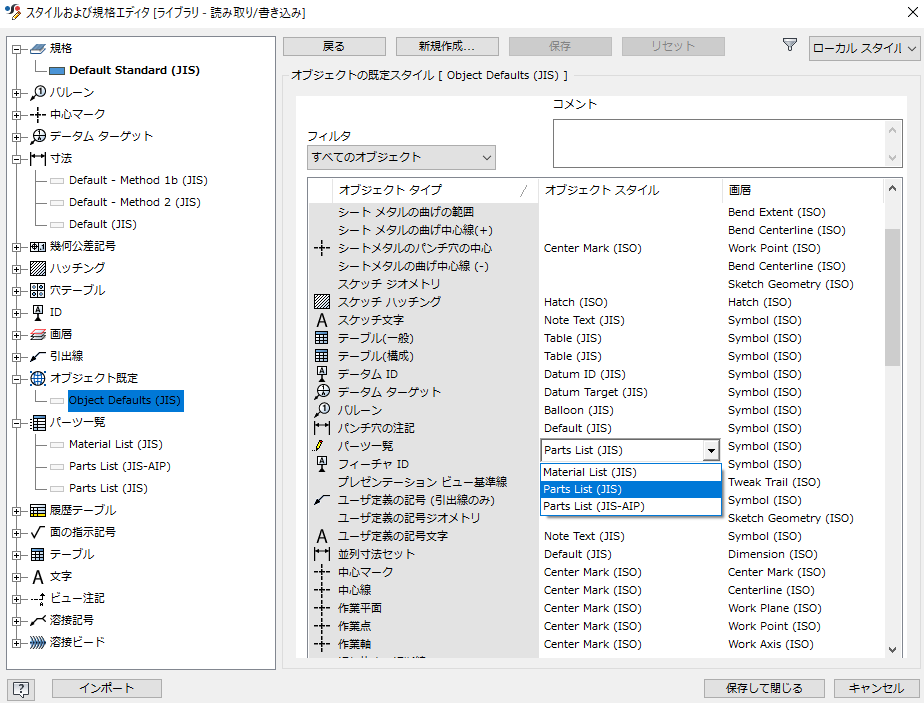

  1. [オブジェクト既定]を展開し、Object Defaults (JIS)を選択し、右側の[パーツ一覧]の[オブジェクトスタイル]をクリックして変更するスタイルを選択して[完了]をクリック。
    ※パーツ一覧のスタイルはあらかじめ新規作成で追加しておく必要があります。
