　部品構成で参照にした部品のみを検索したい　 SH　 2021年12月17日(金) 13:13

アセンブリモデルで、部品構成を参照にしたものだけを検索したいのですが、どうやったら良いでしょうか？

　　 管理人　 2022年3月30日(水) 12:01

部品表で並べ替えて選択するのはどうでしょうか

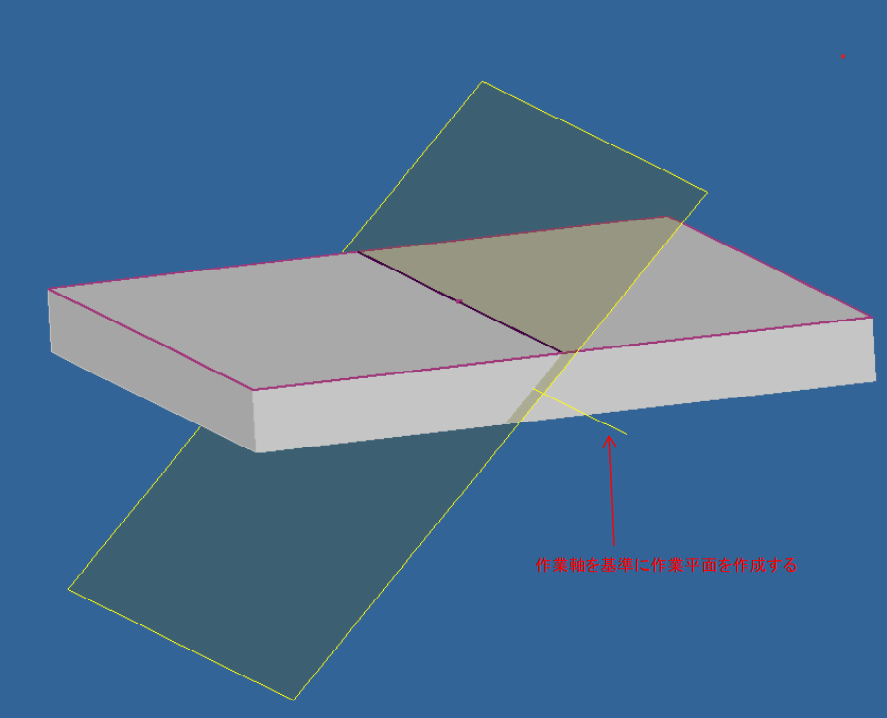

　任意の点の選択方法　 SH　 2021年12月6日(月) 8:48

図面で、任意の点からの寸法を表示させたいですが、どうやったら選択できるでしょうか？
ご教示お願いいたします。

　　 管理人　 2021年12月6日(月) 10:51

お世話様です。

下記手順でお試しください。

１．寸法を選択。
２．実線を選択。
３．中心線にマウスを合わせ右クリックし、交差を選択。
４．交差点が表示されるのでそれをクリック。
５．もう片方の線を選択。

以上です。
線を選択する順番はどちらからでも大丈夫です。

　　 SH　 2021年12月7日(火) 16:24

無事寸法記入できました。
ありがとうございました。

　部品表で下の階層も表示したい　 SH　 2021年10月21日(木) 9:27

アセンブリ図面の部品表に、サブアセンブリの下の階層まで表示したいですが、どのように操作するのでしょうか？よろしくお願いいたします。

　　 管理人　 2021年10月21日(木) 10:49

お世話様です。

１．部品表のビューオプションでビュープロパティを選択。
２．レベルですべてのレベルを選択。
３．部品表左端のサブアセンブリの+をクリック。

以上で下の階層が表示されますがイメージとあってるでしょうか。

　　 SH　 2021年10月22日(金) 9:08

ご教示頂いたやり方で解決しました。
ありがとうございました。

　　 SH　 2021年10月22日(金) 9:08

ご教示頂いたやり方で解決しました。
ありがとうございました。

　　 SH　 2021年10月22日(金) 9:08

ご教示頂いたやり方で解決しました。
ありがとうございました。

　　 SH　 2021年10月22日(金) 9:08

ご教示頂いたやり方で解決しました。
ありがとうございました。

　　 SH　 2021年10月22日(金) 9:08

ご教示頂いたやり方で解決しました。
ありがとうございました。

　　 SH　 2021年10月22日(金) 15:03

コメントが画面に反映されるのに時間がかかっており、ボタンを連打してしまいました。
すみません。

　　 管理人　 2021年10月22日(金) 15:58

ご丁寧にありがとうございます。
問題ありません。

　ICADでエキスポートされたSTEPデータ　 MACHINE　 2021年10月14日(木) 16:28

いつも大変お世話になっております。
ICADでエキスポートされたSTEPデータを
INVENTORで読み込むとファイル名がおかしい。例えば、AAA-全体図.stpというSTEPデータをINVENTORで読み込むと
AAA-全体図.iam
AAA-全体図-prt0.ipt
AAA-全体図-prt1.ipt
AAA-全体図-prt3.ipt
AAA-全体図-prt4.ipt
AAA-全体図-prt5.ipt

とサブアッセンブリが無くシリンダー等の
コンポーネントもバラバラになりパーツも
AAA-全体図-prt6.ipt
AAA-全体図-prt7.ipt
といった具合になり膨大なファイル数になってしまいます。ICAD側の問題なのか
INVENTOR側の問題なのかお判りになる方
いらしたら教えてください。

　　 管理人　 2021年10月14日(木) 18:39

お世話様です。

現在iCADを持ってないのでわからないのですが、可能ならばiCADでx_b（バイナリ）か x_t（テキスト）でエクスポートしてもらって試してみてはどうでしょうか。

　　 MACHINE　 2021年10月15日(金) 8:21

管理人さんお世話になります。

ICADでx_b（バイナリ）　 x_t（テキスト）
IGESもエキスポートしてもらい試しましたが
同じでした。ICADのサポートに問い合わせしてもらいます。有難う御座いました。

　部品表　エクスポートできない　佐々木　 2021年6月18日(金) 12:41

いつも当サイトにお世話になっております。
部品表が出せないiamがあり困っております。
他のiamからは出せるのですが、当該iamのみ
出せません。想定される原因がありましたら
お教え下さい。

出せない、部品表は添付画面のように
左上の「部品表エクスポート」のボタンが
グレーアウトしたままになっています。

　　 管理人　 2021年6月18日(金) 13:59

モデルデータの横の構成を右クリックで有効にするとどうでしょうか。

　部品表　エクスポートできない　佐々木　 2021年6月22日(火) 14:44

返答ありがとうございます。

お教え頂いた方法で対応すると
当該Assyの部品表は出るのですが
Assyを複数組み合わせたAssyから部品表を
出すと、当該Assyのみ出力されていない
部品表になります。

　　 管理人　 2021年6月22日(火) 16:56

お世話様です。

ちょっと状況がよくわかりませんが、部品構成が仮想とかになってると表示されないことがあるかもしれません。
