　オーバーレイビュー　 YH　 2025年3月3日(月) 14:32
修正
いつもお世話なっております。
オーバーレイビューで表示された想像線の一部を右クリックから「表示設定」を選択し非表示にしました。作図を進めていくにあたりやっぱり表示させたいと思いますが、線の再表示の仕方が分かりません。再表示のやり方をご教示いただけないでしょうか？
　　 管理人　 2025年3月3日(月) 14:45 修正
下記でお試しください。

ブラウザでオーバーレイのビューを右クリック ⇒ 「隠線エッジを表示」を選択 ⇒ 表示された隠線をクリック ⇒ 任意の位置で右クリック「完了」を選択
　　 YH　 2025年3月3日(月) 15:16 修正
出来ました！
ブラウザ内でビューの選択をするのが大事なんですね！
早急な回答を賜り、ありがとうございました！

　表示/非表示の設定　 SH　 2024年11月22日(金) 16:32
修正
いつも参考にしています。
inventor2020で、アセンブリ内で親、子、孫の関係でサブアセンブリがある場合で、親の画面で孫を非表示にしました。
その後に子を非表示にし、また子を表示すると孫まで表示されてしまいます。
孫は非表示のままでいて欲しいのですが、方法があればご教示お願い致します。
　　 管理人　 2024年11月23日(土) 8:44 修正
再現してみましたが確かに表示されていしまいますね。
前はそんなことなかったような気がしますが又Inventorのバグかもしれませんね。
取り敢えずはビューリプレゼンテーションで孫の非表示状態を新規作成しておいてはどうでしょうか。

　穴ねじ注記の編集　 Ｙ.Ｈ　 2024年11月12日(火) 11:09
修正
お世話になります。
idw作成時、
穴ねじ注記で寸法を記入する際に、内容の編集をしようと思ったら穴注記のを編集ウィンドウがグレイアウトしていて編集ができません。Parts作成時の穴フィーチャーの項目選択によって、編集ができる/できないの違いがあるのでしょうか？

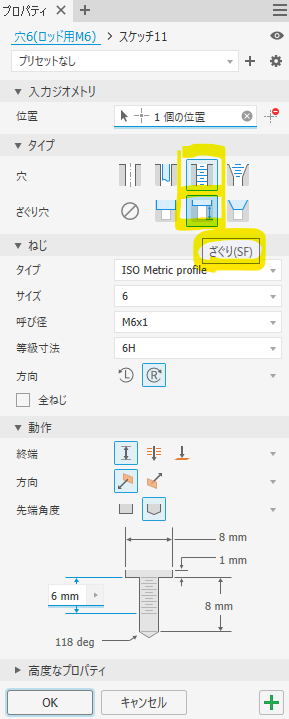

穴フィーチャーで、選択した項目は画像2です
ご教示いただきたく存じます。
　　 管理人　 2024年11月12日(火) 11:20 修正
オプションの「既定を使用」にチェックが入っているからではないでしょうか。
　　 Ｙ.Ｈ　 2024年11月12日(火) 11:24 修正
早急な回答をいただきましてありがとうございます
修正出来ました！
ありがとうございました

　INVENTORのスケッチについて　 kakky　 2024年10月18日(金) 9:44
修正

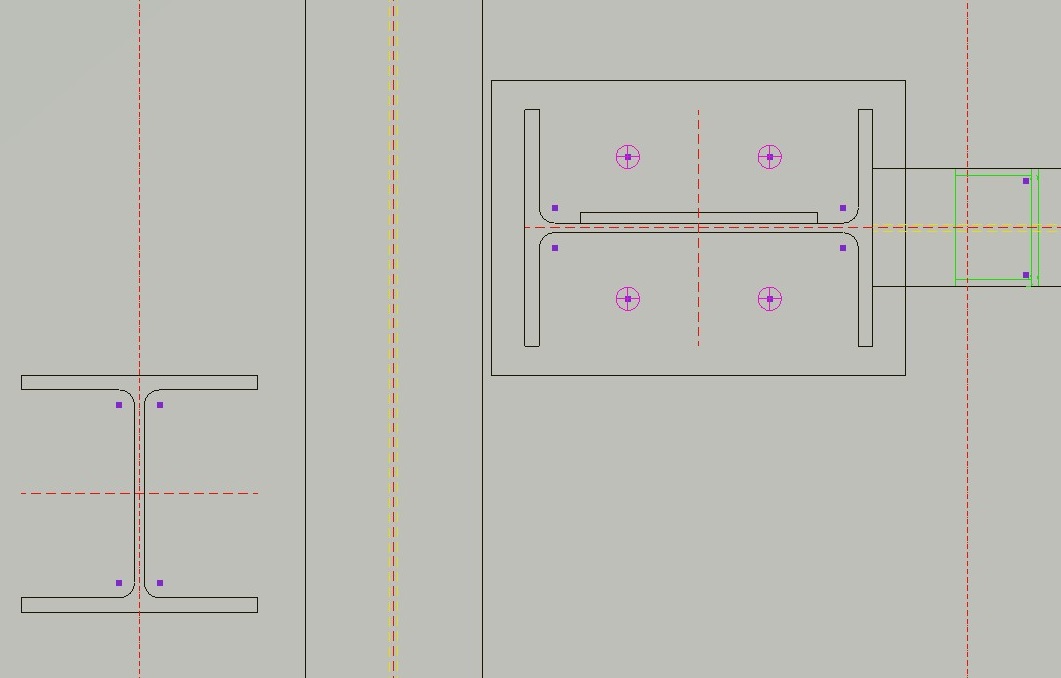

INVENTORでスケッチで円や円弧を書いた時に表示される中心マークを非表示にする事は可能でしょうか？

単純な部品等は問題なのですが
大量の要素数のあるDWGやDXFを取り込んだ時に固まって動かなくなり困っています
ご教示いただきたく存じます
　　 管理人　 2024年10月18日(金) 10:00 修正
Inventorは重いですよね。
私は取り込む前に出来るだけ不要な線などは消しています。

中心マークが画層や色がわかれていればAutocadのクイック選択でまとめて削除出来ると思いますが、そうでなければ他に解決策はないような気がします。（あったらすみません）
　　 kakky　 2024年10月18日(金) 17:26 修正
やはりそういった解決法になりますか･･･
それにしてもINVENTOR重いですよね

社内ほどんどがSOLIDWORKSユーザの中
業務の都合でINVENTORを先日から導入、修行中です
使い勝手の違いに戸惑っていますが、また迷ったら宜しくお願いします

　プロジェクトフォルダの場所ほか　 RC　 2024年7月18日(木) 22:32
修正
例えばAというPCのデスクトップにプロジェクトフォルダを作り、アセンブリファイルを作成、
編集したあと、BというPC端末で同じファイルを扱いたい時、そのままでは
使えないような気がするのですが、フォルダパスの変更をするのでしょうか？
それらは、全て手動で行わないといけないのでしょうか？
　　 管理人　 2024年7月19日(金) 9:38 修正
プロジェクトもファイルもすべて同じフォルダ内にあればPCが違ってもそのまま使えます。
　　 RC　 2024年7月20日(土) 22:29 修正
回答ありがとうございます。
では、PCを変えた場合フォルダをコピーして持っていき、
「開く」時にその当該ファイルを見に行けば良いのですね（と理解しました）

新たな質問なのですが、以下の条件の解析をしたいと考えてます。
1　SUSアングルのフレームを溶接で組む
2　アルミ板で1のフレームの各面をボルト止めで覆う
3　1・2をボルト結合で壁にボルト止め（ただし相手は堅牢な建物ではない）

屋外設置で底面がツン抜けなので、強風でひしゃげたりしないか
事前に確認したいのです。
フレームジェネレータでフレームを作り、シートメタルでパーツを作って
アセンブリ化するつもりです。
こういったケースの構造解析の方法などどこかにチューリアルがありますか

また気を付けるポイントなどありますか。

抽象的な質問ですみませんが、何か知見があればご教示願います。
　　 管理人　 2024年7月21日(日) 11:45 修正
簡単ではありますが下記で説明していますので参照ください。

https://inventorroom.net/con_stressanalysis1.html
　　 RC　 2024年7月21日(日) 18:57 修正
ありがとうございます。
参考にさせて頂きます。
