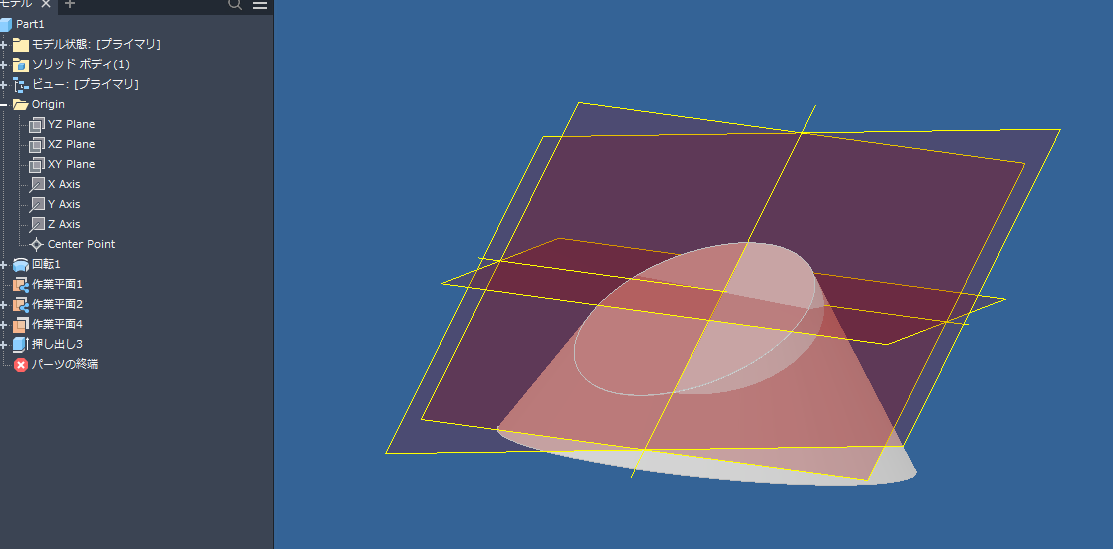

操作方法について　 トキパパ　 2022年10月3日(月) 10:38 修正 先程、返信させて頂きました。 28°返信した作業平面を垂直面に対して10°した断面の事です。 他に具体的な操作方法も教えて下さい。 　　 管理人　 2022年10月3日(月) 11:54 修正 再度添付しましたので確認お願いします。 作業平面、作業軸の操作方法は先ほどの返信と 下記などを参考にしてください。 https://inventorroom.net/con_workfeature1.html

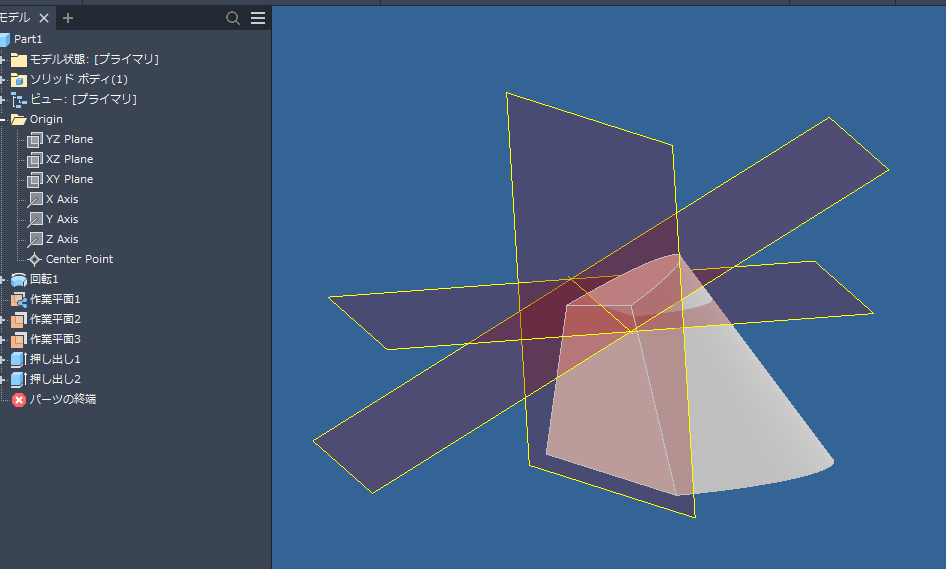

円錐加工　 トキパパ　 2022年10月3日(月) 6:56 修正 円錐で上部円形550Φ下部円形1150で高さ880の形状です。 この円錐の中間点で水平面に対して28°、垂直面に対して10°の断面を出す方法を教えて下さい。 宜しく、お願いします。 　　 管理人　 2022年10月3日(月) 8:16 修正 お世話様です。 イメージがあってるかどうかわかりませんがご確認ください。 １．中間に水平面の作業平面と作業軸を作成 ２．それに対して28°の作業平面を作成 ３．Originの垂直面の平面と軸に対して10°の作業平面を作成。 ４．作成した作業平面にスケッチを作成して押出し。

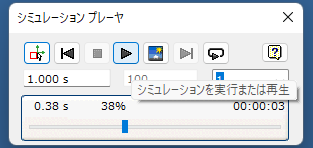

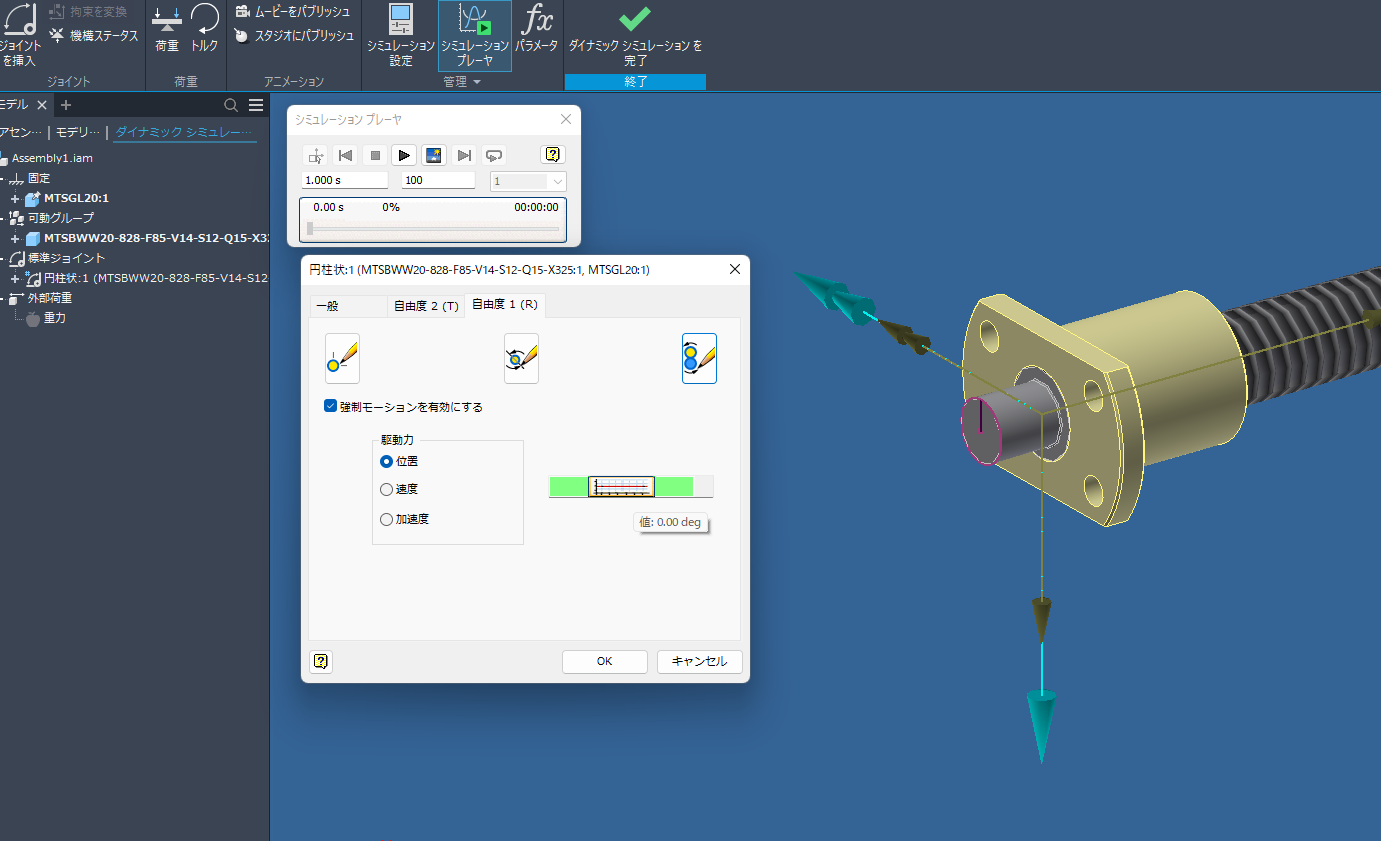

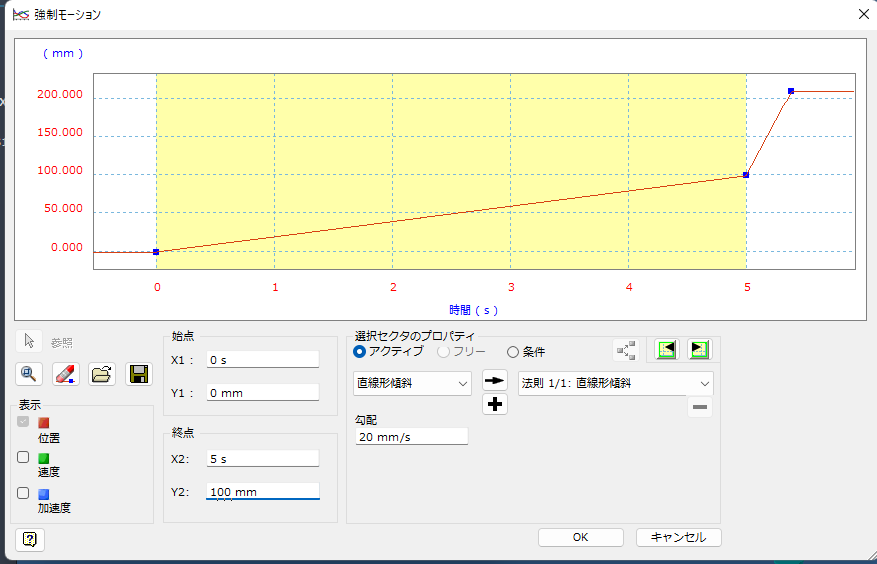

機構を満たすアセンブリについて　 Inventor user　 2022年9月28日(水) 22:48 修正 Inventor2022を使用してるものです アセンブリについて質問させてください アセンブリでネジが回転することによってピッチ分スライダやバイスなどが左右に動く拘束のやり方を教えていただけると嬉しいです 自分で参考書やインターネットで調べたのですが分かりませんでした 　　 管理人　 2022年9月29日(木) 9:06 修正 お世話様です。 やったことはないのですが、ジョイントを円柱状で作成し、環境のダイナミックシミュレーションで出来そうな気がしましたので参考まで。 　　 Inventor user　 2022年9月29日(木) 12:10 修正 返信ありがとうございます 早速ご教示いただいた方法を試してみたのですがエラーが出るばかりで上手くネジの動きが表現されません 拘束方法についてもう少し詳しく教えていただけると嬉しいです 自分でも調べてみましたがよく分からなかったのでおすすめのサイトや本などがあれば教えていただけると嬉しいです 　　 管理人　 2022年9月30日(金) 15:34 修正 以下の手順でお試しください。 １．ジョイントで円柱状を作成し、環境のダイナミックシミュレーションで標準ジョイントの円柱状を右クリックでプロパティを選択。 ２．自由度１、２（直進と回転）の初期位置、強制モーション等をクリック。（台形ねじナットを固定にしておいた方が自由度が少なくてわかりやすい） ３．始点、終点等を設定してＯＫをクリック。（距離や時間は色々試してみて下さい） ４．シミュレーションプレーヤの再生をクリック。 かなり簡潔に書きましたが以下も参考にしてください。 https://inventorroom.net/con_dynamicsimulation1.html 　　 Inventor user　 2022年10月1日(土) 15:40 修正 ご回答ありがとうございます 細かい内容の質問にもかかわらず丁寧に答えていただきありがとうございます 早速試してみます

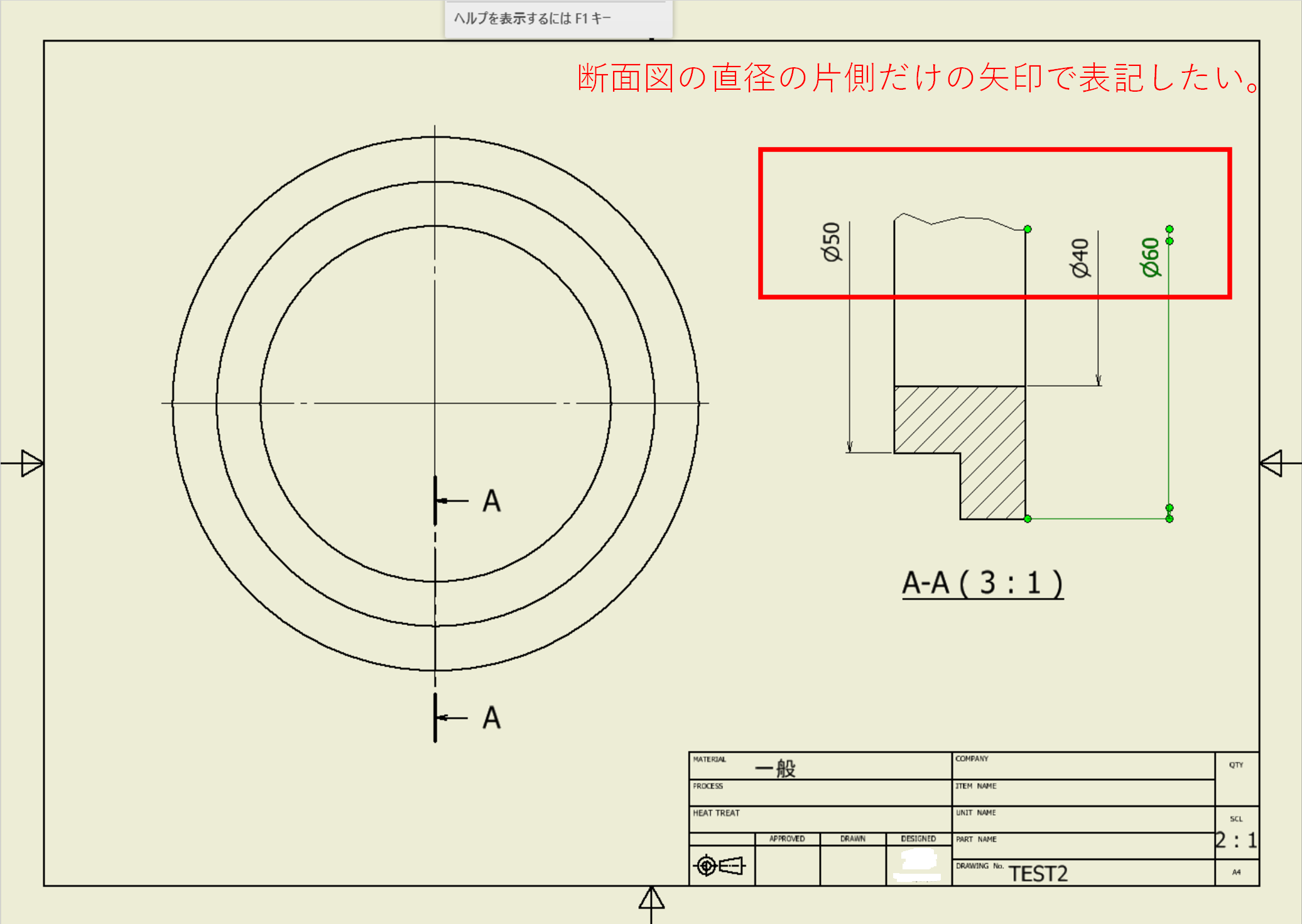

図面寸法の直径の片矢印　 Inventor Beginner+　 2022年7月8日(金) 16:20 修正 管理人様 　初めまして。独学で何とかInventorを使っている者です。 　色々と検索をしてみましたが、的確なキーワードが思いつかず見つけることができませんでした。 　 　図面寸法において円筒形状のものを断面で、且つ一部を拡大表記した場合の直径寸法を記入する方法を教えて頂きたく。 　添付させて頂いた画像は、無理やり寸法値を修正して寸法補助線と2番目の矢印を編集しています。 お手数をお掛けして恐縮ですが、宜しくお願い致します。 　　 管理人　 2022年7月8日(金) 20:01 修正 お世話様です。 おそらく「無理やり寸法値を修正して寸法補助線と2番目の矢印を編集」などのやり方しかないような気がします。 他に方法があったらすみません。 　　 Inventor Beginner+　 2022年7月9日(土) 8:17 修正 早速のご回答ありがとうございます。 「今までと同じ」ではなく、その機種毎のやり方を考えるべきですかね。
