フレームジェネレータでは形鋼などで架台などのフレームを作成します。

フレームジェネレータ - ノッチ

ノッチ

ノッチを使ってフレームをはめ合わせます。

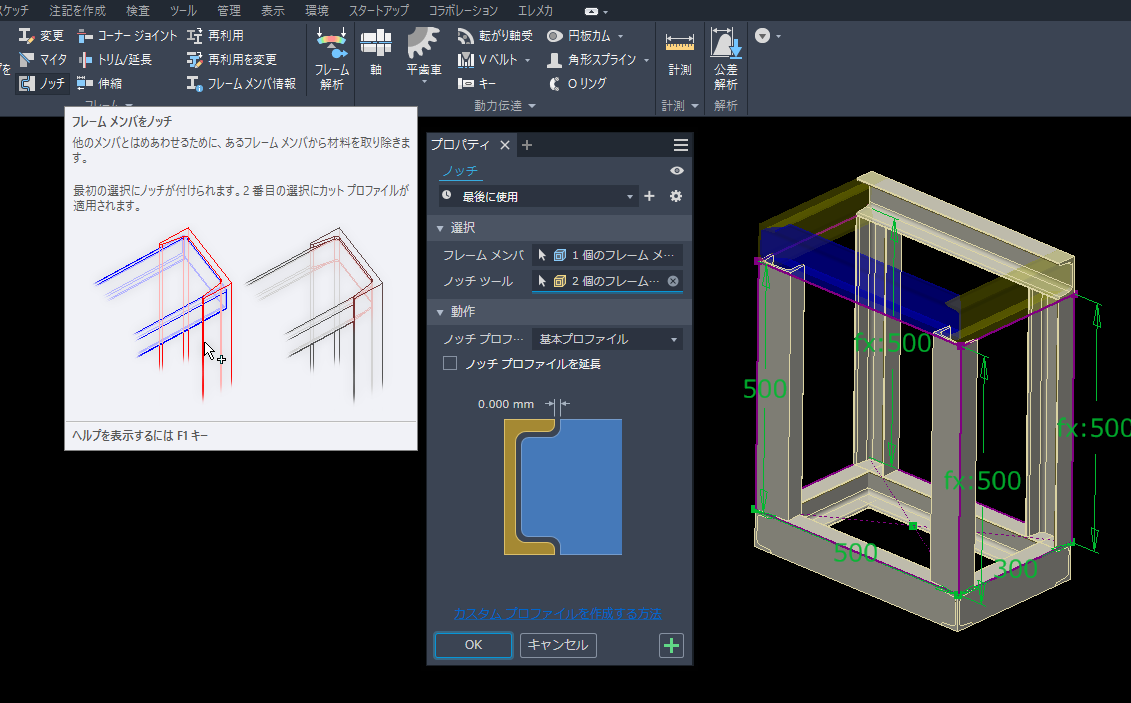

  • 1.[デザイン][フレーム][ノッチ]をクリック。
    [フレームメンバ][ノッチツール]でそれぞれフレームを選択して[OK]をクリック。
    他のフレームも同様にノッチを作成。
    フレームジェネレータ - ノッチ

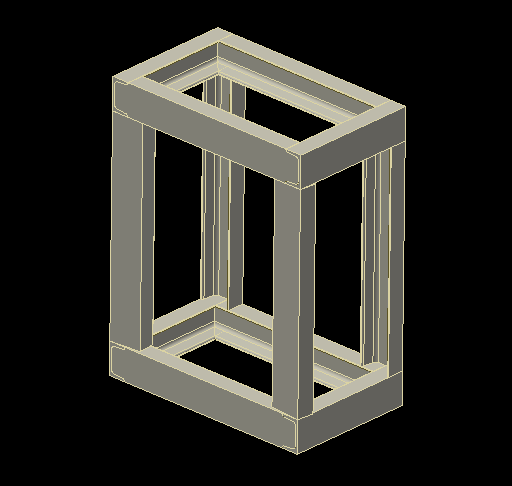

  • 2.ノッチの完成。
    フレームジェネレータ - ノッチ
    下記からサンプルをダウンロード出来ます。

    サンプルをダウンロード
