iLogic - 概要と作成手順

概要

iLogicは、設計の自動化を簡単に行うための機能です。パラメータやフィーチャー、コンポーネントなどを制御する「ルール」を作成することで、手作業で行っていた繰り返し作業を自動化し、設計プロセスを効率化できます。プログラミングの知識が少なくても、直感的なエディタとシンプルな構文で始めることができます。

作成手順

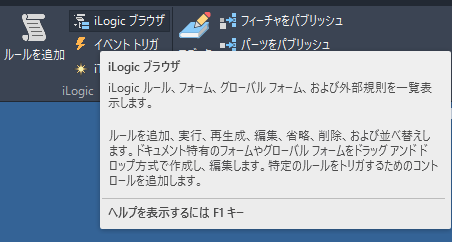

• １．[管理][iLogic][iLogicブラウザ] をクリック。

  モデルツリーの横にiLogic専用のブラウザが追加されます。


  • ・ルール : 現在開いているファイル（パーツやアセンブリ）に特化した自動化のプログラム（ルール）を作成・管理します。例えば、「長さを変えたら、穴の数も自動で変更する」といった設定ができます。
  • ・フォーム : ルールを簡単に実行するためのカスタムダイアログボックス（入力画面）を作成します。これも現在開いているファイル専用です。
  • ・グローバルフォーム: どのファイルを開いていても共通で使えるフォームを管理します。

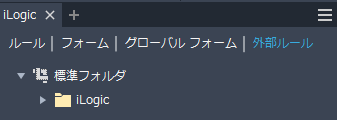

  • ・外部ルール: ファイルの外に保存されている共通のルールを管理します。これにより、複数の設計ファイルで同じ自動化ルールを使いまわすことができます。


• ２．ルールの作成
  iLogicブラウザの空白部分で右クリックし、[ルールを追加]を選択。

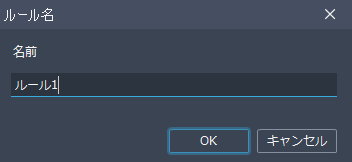

  表示されたダイアログボックスで、新しいルールの名前を入力して[OK]をクリック。

  [ルールを編集]ダイアログボックスでコードを記述。例えば、特定のパラメータ（例：「Width」）を別のパラメータ（例：「Length」）の値に応じて変更する場合、以下のように記述できます。



  If Length > 100 Then
      Width = 50
  Else
      Width = 30
  End If



  Length や Width は、Inventor のパラメータとして事前に定義されている必要があります。

  コードを記述したら、[保存]ボタンをクリックしてルールを保存。ルールは、パラメータが変更された時などに自動的に実行されるように設定したり、iLogicブラウザから手動で実行したりすることができます。これにより、設計のルールに基づいた自動的な形状変更が可能になります。

• ３．フォーム、グローバルフォームの作成

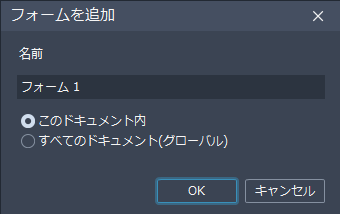

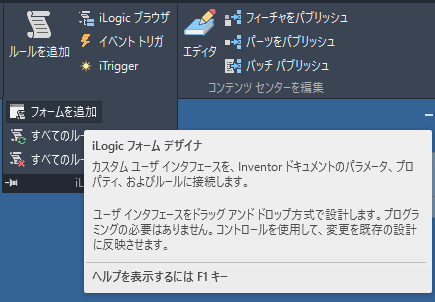

  ［管理］[iLogic]［フォームを追加］ をクリック。

  このドキュメント内（フォーム）かすべてのドキュメント（グローバル）を選択して名前を付ける。

  左側からパラメータや iProperty、ルールをドラッグして右側のフォームに配置して[OK]をクリック。

  iLogicブラウザに追加されます。

  フォーム1をクリックするとダイアログが表示されるので値を変更するとパーツに反映されます。

  グローバルフォームの場合



• ４．外部ルールの作成
  ［ツール］[オプション]［iLogic環境設定］ をクリック。
  外部ルール フォルダの横にある＋をクリックして、外部ルールを保存するフォルダを追加。

  iLogicブラウザの外部ルールで追加したフォルダを右クリックして[新しい外部ルールを作成]をクリック。

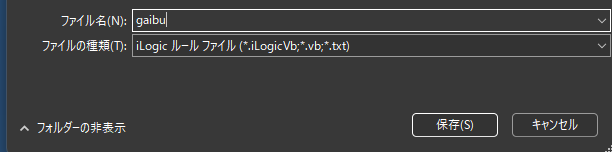

  任意のファイル名を入力して[保存]をクリック。

  あとはルールの作成と同手順。

  作成した外部ルールをリボンやショートカットに登録しておくと便利です。
  [ツール][カスタマイス][リボン]で[iLogic ルール]を選択すると作成した外部ルールが表示されるので任意のリボンに追加。

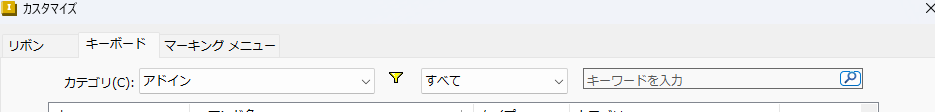

  [ツール][カスタマイス][キーボード]でカテゴリの[アドイン]を選択し、作成した外部ルールで任意のキーを割当。
