風船にコメントをつける

型式やメーカーなどの部品表の情報を風船の横に配置します。

• １．複数の設計ファイルで同じ自動化ルールを実行できるように外部ルールで作成します。

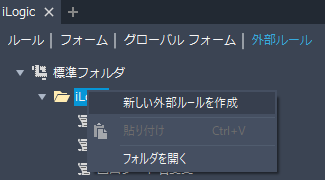

  iLogicブラウザの外部ルールで追加したフォルダを右クリックして[新しい外部ルールを作成]をクリック。

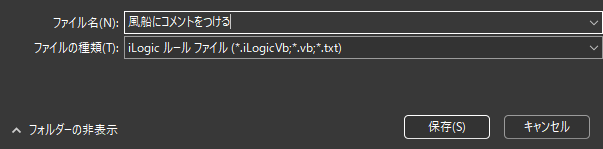

• ２．任意の名前を入力して[保存]をクリック。


• ３．下記コードを入力して[保存]をクリック。


  Sub Main()
      Dim oDrawDoc As DrawingDocument
      If ThisApplication.ActiveDocument.DocumentType <> DocumentTypeEnum.kDrawingDocumentObject Then
          MessageBox.Show("このルールは図面ドキュメントでのみ実行できます。", "iLogic", MessageBoxButtons.OK, MessageBoxIcon.Warning)
          Return
      End If
      oDrawDoc = ThisApplication.ActiveDocument

      Dim oSelected As Object = ThisApplication.CommandManager.Pick(SelectionFilterEnum.kDrawingBalloonFilter, "バルーンを選択してください")
      If oSelected Is Nothing Then Return

      Dim oBalloon As Balloon
      If TypeOf oSelected Is Balloon Then
          oBalloon = oSelected
          ProcessBalloon(oBalloon, oDrawDoc)
      Else
          MessageBox.Show("選択されたオブジェクトはバルーンではありません。", "iLogic", MessageBoxButtons.OK, MessageBoxIcon.Exclamation)
      End If
  End Sub

  Sub ProcessBalloon(ByVal oBalloon As Balloon, ByVal oDrawDoc As DrawingDocument)
      Dim oBOMRow As DrawingBOMRow
      Try
          oBOMRow = oBalloon.BalloonValueSets.Item(1).ReferencedRow
      Catch
          MessageBox.Show("バルーンがBOMを参照していません。", "iLogic", MessageBoxButtons.OK, MessageBoxIcon.Information)
          Return
      End Try
      If oBOMRow Is Nothing Then Return

      Dim oBOM As DrawingBOM = oBOMRow.Parent
      Dim sPartNumber As String = ""
      Dim sQuantity As String = ""
      Dim sMaterial As String = ""
      Dim oColumn As DrawingBOMColumn

      For Each oColumn In oBOM.DrawingBOMColumns
          Dim sCellText As String = oBOMRow.Item(oColumn).Value

          ' 列タイトルを格納
          Select Case oColumn.Title.Trim()
              Case "図番／型式"
                  sPartNumber = sCellText
              Case "個数"
                  sQuantity = sCellText
              Case "材質／メーカー"
                  sMaterial = sCellText
          End Select
      Next

      If String.IsNullOrEmpty(sPartNumber) And String.IsNullOrEmpty(sQuantity) And String.IsNullOrEmpty(sMaterial) Then
          MessageBox.Show("「図番／型式」、「個数」、「材質／メーカー」のいずれの列も見つかりませんでした。", "iLogic", MessageBoxButtons.OK, MessageBoxIcon.Warning)
          Return
      End If

      Dim oSheet As Sheet = oDrawDoc.ActiveSheet
      Dim oTG As TransientGeometry = ThisApplication.TransientGeometry

      ' テキストのオフセット量を調整 (cm単位)
      Dim dOffsetX As Double = 0.5
      Dim dOffsetY As Double = 0.3

      Dim oNewPosition As Point2d = oTG.CreatePoint2d(oBalloon.Position.X + dOffsetX, oBalloon.Position.Y + dOffsetY)

      Dim sFirstLine As String = ""
      If Not String.IsNullOrEmpty(sPartNumber) Then
          sFirstLine = $"{sPartNumber}"
      End If

      Dim sSecondLine As String = ""
      If Not String.IsNullOrEmpty(sMaterial) Then
          sSecondLine = $"（{sMaterial}、"
      End If
      If Not String.IsNullOrEmpty(sQuantity) Then
          If sSecondLine <> "" Then sSecondLine &= " "
          sSecondLine &= $"{sQuantity}個）"
      End If

      Dim notePlaced As Boolean = False
      ' 行間の距離を調整 (単位: cm)
      Dim verticalSpacing As Double = 0.35

      If sFirstLine <> "" Then
          oSheet.DrawingNotes.GeneralNotes.AddFitted(oNewPosition, sFirstLine)
          notePlaced = True
      End If

      If sSecondLine <> "" Then
          Dim secondLinePosition As Point2d
          If notePlaced Then
              secondLinePosition = oTG.CreatePoint2d(oNewPosition.X, oNewPosition.Y - verticalSpacing)
          Else
              secondLinePosition = oNewPosition
          End If
          oSheet.DrawingNotes.GeneralNotes.AddFitted(secondLinePosition, sSecondLine)
      End If
  End Sub



  環境にあわせて下記を設定してください。
  ・「列タイトルを格納」で部品表の列タイトルを設定
  ・「テキストのオフセット量を調整 (cm単位)」でテキストの位置を調整
  ・「行間の距離を調整 (単位: cm)」でテキストの行間を調整

  作成した外部ルールをリボンやショートカットに登録しておくと便利です。

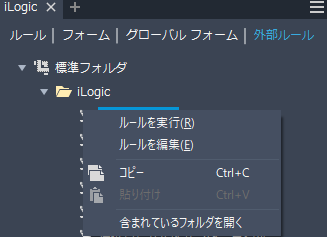

• ４． 作成したルールを右クリックして[ルールを実行]し、風船をクリックすると風船の横にコメントが作成されます。
