  • 初心者講座では初めてInventorを使って3D図面を書く時のとっかかりとしてアセンブリ(組立)を作成する手順を紹介します。

初心者講座 - プロジェクトの作成

2.プロジェクトの作成

Inventorでアセンブリを作成するにはまず最初にプロジェクトを作成します。
プロジェクトでは設計全体を管理します。
通常、設計をする際にはその設備や治具に名前(プロジェクト名)をつけて各部品等を同じフォルダに保存します。

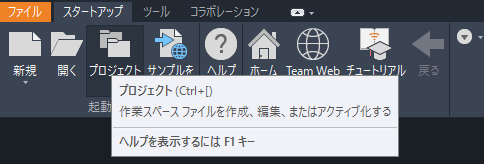

  • 1.ファイルが何も開いていない状態で、[スタートアップ][起動][プロジェクト]をクリック。
    初心者講座 - プロジェクトの新規作成
    他のやり方 - 1

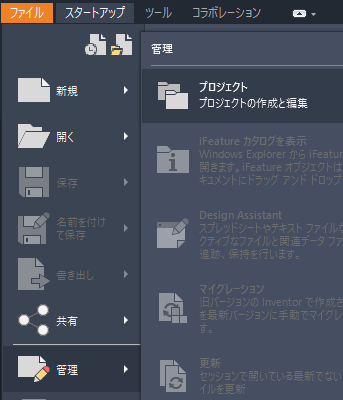

    ファイルが何も開いていない状態で[ファイル] [管理][プロジェクト]をクリック。
    初心者講座 - プロジェクトの新規作成
    他のやり方 - 2
    ファイルが何も開いていない状態でショートカットCtrl + ) を押す。

    ※[プロジェクト]のショートカットは既定では無いので追加する必要があります。

    ※ショートカットの変更・追加のやり方はこちら

  • 2.[新規作成]をクリック。
    初心者講座 - プロジェクトの新規作成
  • 3.ここでは新規シングルユーザプロジェクトを選択し[次へ]をクリック。
    初心者講座 - プロジェクトの新規作成

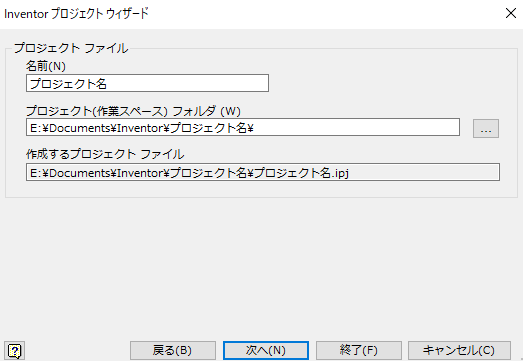

  • 4.任意のフォルダ(あらかじめ作成しておいたフォルダを選択するか、新規作成する)を指定して名前をつけて[次へ]をクリック。
    初心者講座 - プロジェクトの新規作成
  • 5.[終了]をクリック。
    ライブラリ の追加のやり方はこちら
    初心者講座 - プロジェクトの新規作成
  • 6.[完了]をクリック。
  • 7.作成したプロジェクトにチェックが入っていることを確認して[完了]をクリック。
    初心者講座 - プロジェクトの新規作成
