フィーチャFeature - スイープフィーチャ

フィーチャ 変更できる形状。
※一般的な意味は
直訳すると「(形状の)特徴」。
では2Dスケッチなどからソリッド固体または固体状。ボディや穴を作成します。

スイープフィーチャ

断面からパス(軌道)に沿ってスイープ(押し出し)してフィーチャを作成します。

操作方法
フィーチャ - スイープフィーチャ
  1. スケッチで (XY Planeに)断面と(XZ Planeに)パスを作成します。

    ※ここではパス(軌道)は単純に線をつなぎ合わせたものです。
下矢印
フィーチャ - スイープフィーチャ
  1. [3Dモデル]右矢印[作成]の[スイープ]をクリックし、[プロファイル]で(XY Planeの)断面をクリック、[パス]で(XZ Planeの)パスをクリックして[OK]をクリック。
下矢印
フィーチャ - スイープフィーチャ

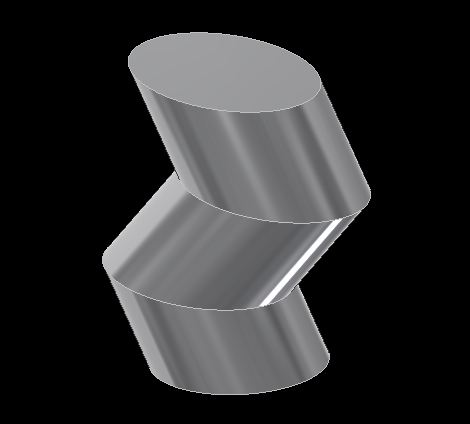

スイープフィーチャの完成。
