初心者講座Beginner course - アセンブリ作成手順 - アセンブリの作成

ここでは初めてInventorを使って3D図面を書く時のとっかかりとしてアセンブリ複数のパーツを集めて組み立てたもの。
※一般的な意味は
機械の組立。
(組立)を作成する手順を紹介します。

  1. プロジェクトの作成
  2. アセンブリの作成
  3. パーツの作成
  4. スケッチの作成
  5. フィーチャの作成
  6. パーツの配置
  7. ジョイント、拘束の作成
2.アセンブリの作成

プロジェクトを作成したら次にアセンブリ複数のパーツを集めて組み立てたもの。 ※一般的な意味は
機械の組立。
を作成します。
アセンブリではパーツ部品。を配置し、それを拘束 スケッチでの寸法やアセンブリでのパーツ間の位置関係などを決める規則。
※一般的な意味は
行動の自由を奪うこと 。
やパターン化などして組み立てていきます。

操作方法
初心者講座 - アセンブリの作成

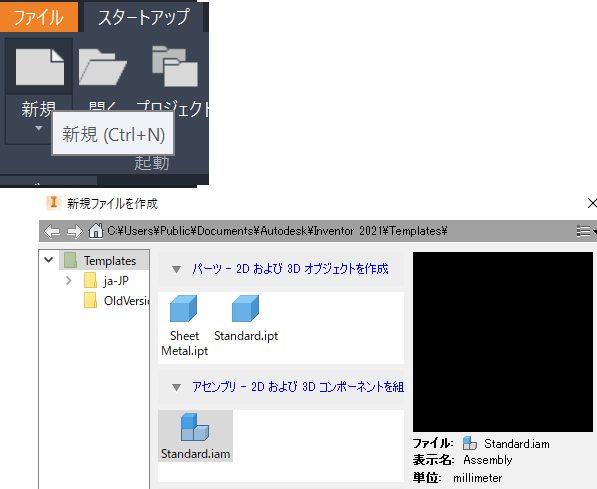

  1. [スタートアップ]右矢印[新規]をクリックして[Standard.iam]をダブルクリック。
初心者講座 - アセンブリの作成
他のやり方 - 1

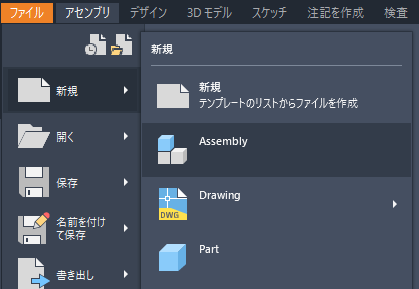

ガイド右矢印[新規]右矢印[Assembly]をクリック

初心者講座 - アセンブリの作成
他のやり方 - 2

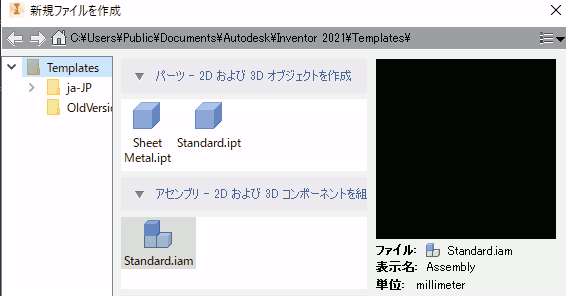

ショートカット(エイリアス)括弧Ctrl + N括弧を押して[Standard.iam]をダブルクリック。

※ショートカット(エイリアス)の一覧はこちら

下矢印
初心者講座 - アセンブリの作成

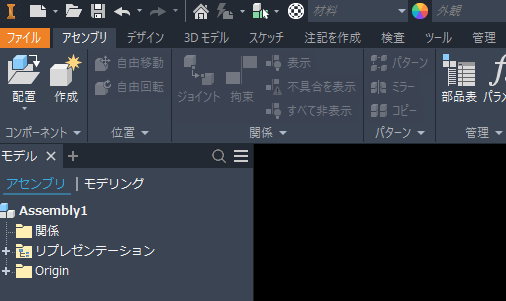

  1. 左図のようにアセンブリ環境が開かれます。

    次にパーツを作成します。

ショートカット(エイリアス)一覧

アセンブリテンプレート
Standard.iamをダウンロード

図面テンプレート
Standard.dwgをダウンロード
