フィーチャでは2Dスケッチなどからソリッドボディや穴を作成します。

フィーチャ - ロフトフィーチャ

ロフトフィーチャ

ロフトフィーチャで複数の断面を組み合わせて滑らかな形状を作成します。
※ここでは断面とレールを使ったロフトを解説します。

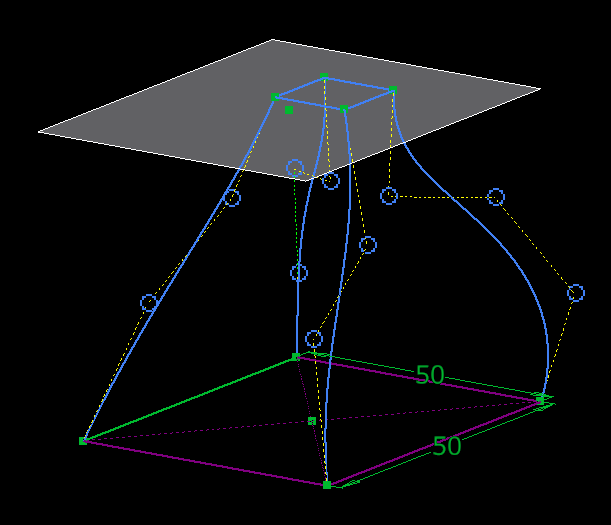

  • 1.2Dスケッチ作業平面などで断面を作成し、 3Dスケッチでレールを作成します。
    フィーチャ - ロフトフィーチャ

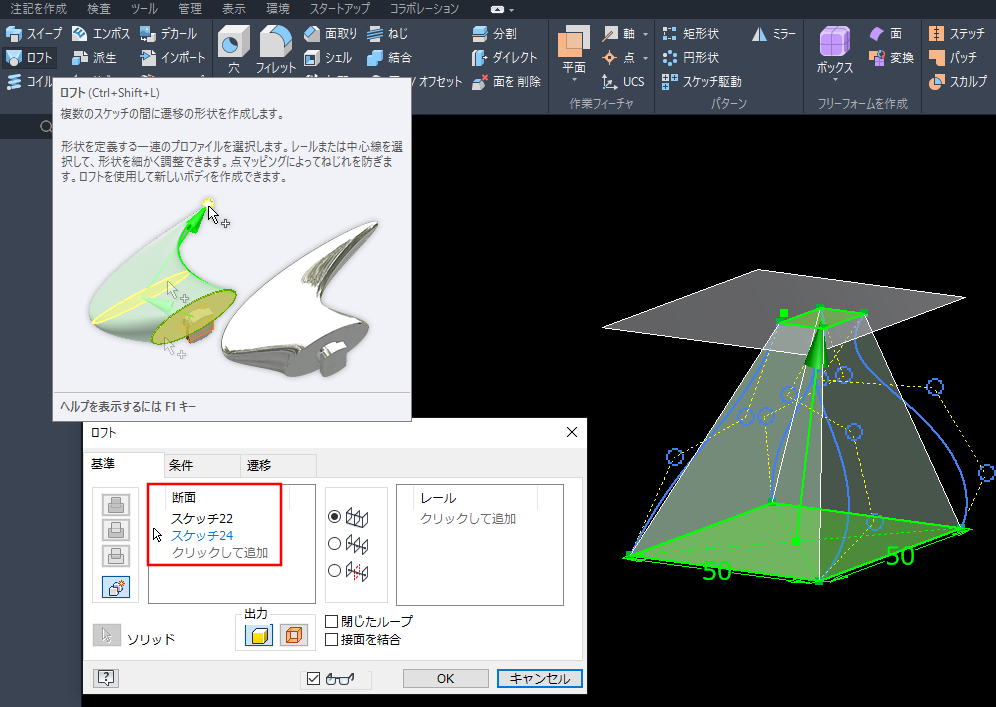

  • 2.[3Dモデル][作成][ロフト]をクリックし、断面を順番にクリック。
    フィーチャ - ロフトフィーチャ

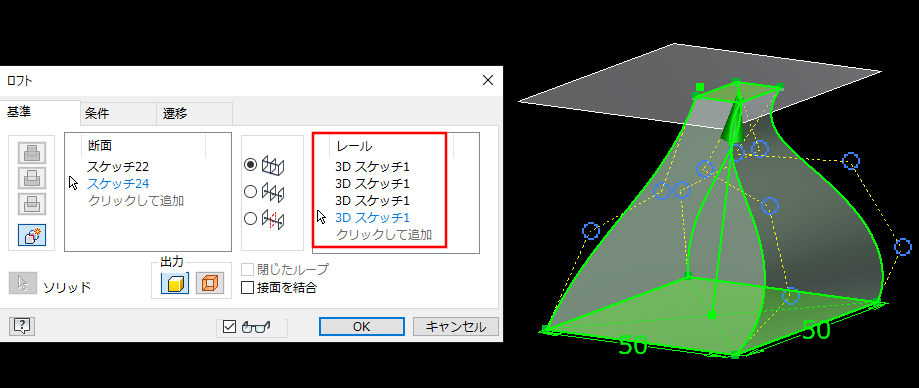

  • 3.右側の[レール]の[クリックして追加]をクリックし、レール(3Dスケッチ)を順番にクリックして[OK]をクリック。
    フィーチャ - ロフトフィーチャ

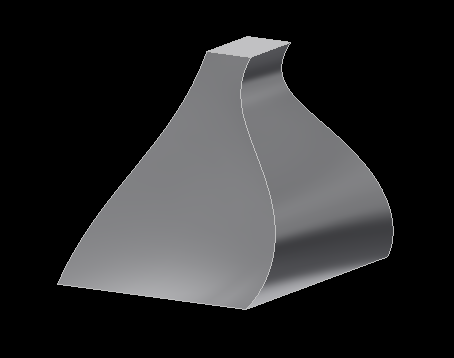

  • ロフトフィーチャの完成。
    フィーチャ - ロフトフィーチャ
