バージョン Autodesk Inventor Professional 2014

バージョン2008の使い方はこちら

シートメタルSheetMetal - シートメタルの既定

シートメタルで板金のパーツ部品を作成します。

シートメタルの既定

厚さや材料などシートメタルの既定のスタイルを設定します。

操作方法
シートメタル - シートメタルの既定

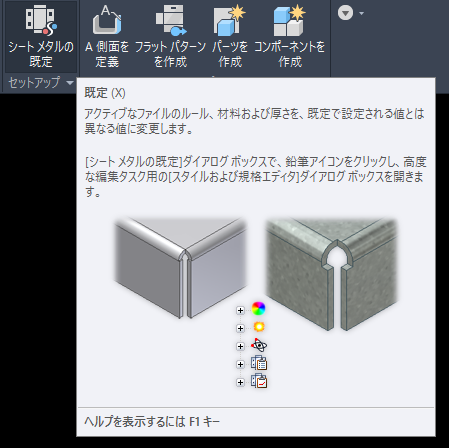

  1. [シートメタル]右矢印[セットアップ]の[シートメタルの既定]をクリック。
下矢印
シートメタル - シートメタルの既定
  1. シートメタルの既定のダイアログボックス ユーザー(利用者)に情報を提示し設定を促すウインドウ。
    ※一般的な意味は
    ダイアログは対話の意味。
    で[シートメタル規則スタイルを編集]をクリック。
下矢印
シートメタル - シートメタルの既定
  1. 左側の[シートメタル規則スタイル]を展開し[Defalt_mm]を右クリックして[新規スタイル]をクリック。
  2. 任意の名前(SPCC t=1.0など)を付けて[OK]をクリック。
下矢印
シートメタル - シートメタルの既定

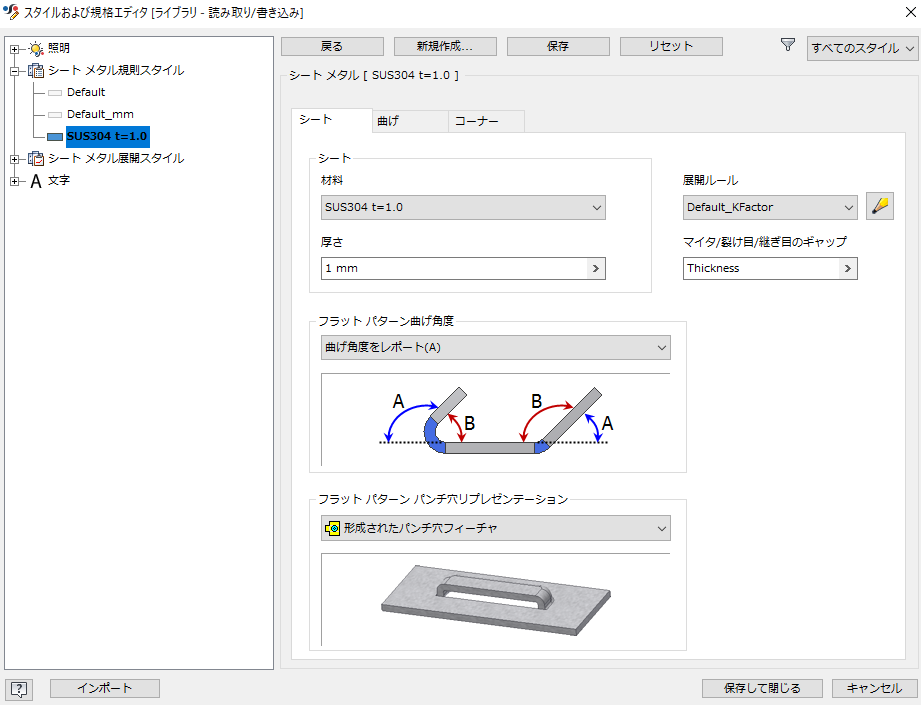

  1. [材料]を選択。
    ※材料の設定はこちら
  2. [厚さ]を入力し、その他必要に応じて設定して[OK]をクリックして[完了]をクリック。
  3. スタイルライブラリに保存。
    ※スタイルライブラリに保存はこちら
下矢印
シートメタル - シートメタルの既定

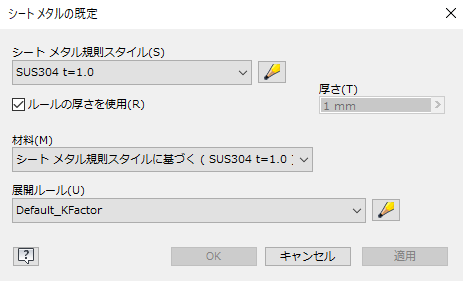

  1. シートメタルの作成時に[シートメタル]右矢印[セットアップ]の[シートメタルの既定]をクリック。
  2. [シートメタル規則スタイル]から作成したスタイルを選択すると[材料][厚さ]が設定されます。
