フィーチャFeature - ねじデータの編集

フィーチャ 変更できる形状。
※一般的な意味は
直訳すると「(形状の)特徴」。
では2Dスケッチなどからソリッド固体または固体状。ボディや穴を作成します。

ねじデータの編集

[ねじのタイプ][サイズ]などで不要なデータを削除し、ねじ選択で作業の効率化を図ります。

操作方法
フィーチャ - ねじデータの編集

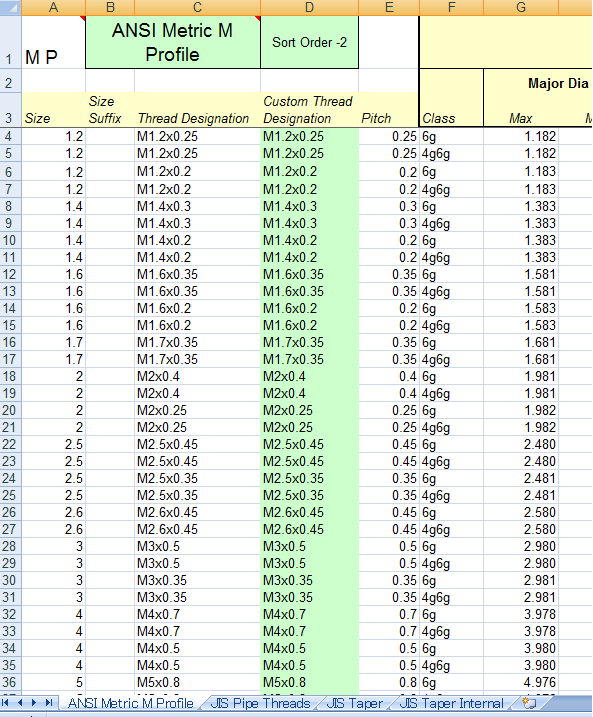

  1. ExcelでAutodesk\Inventor 2014\Design Data(\XLS\ja-JP)フォルダにあるThread.xlsを開き、不要なシートやサイズの行を削除して保存。

    ※左図は削除後。
下矢印
フィーチャ - ねじデータの編集

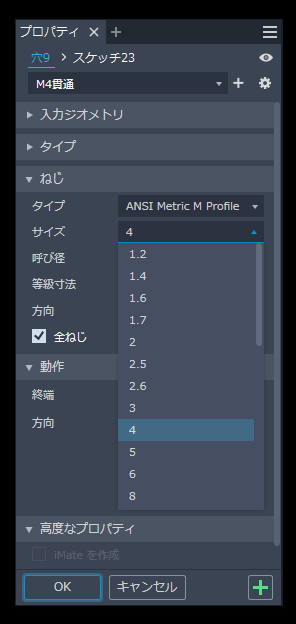

  1. 穴フィーチャの[ねじ穴]では左図のように必要なサイズのみ表示されます。

    ※編集したThread.xlsを下記よりダウンロード出来ます。
    カスタマイズをダウンロード
