分解ビューExploded View - プレゼンテーションファイルの作成

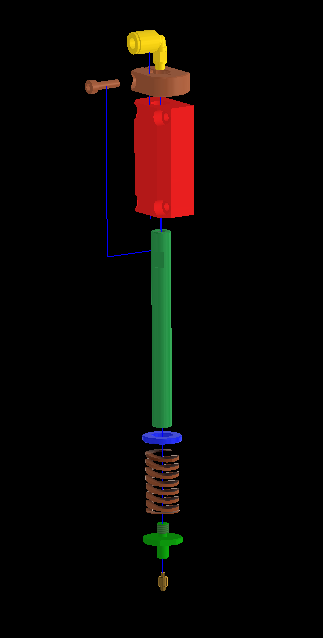

分解ビューはアセンブリの分解図を作成して図面の分解ビューに使用します。

プレゼンテーションファイルの作成

アセンブリを分解してプレゼンテーションファイルを作成します。

操作方法
分解ビュー - プレゼンテーションファイルの作成

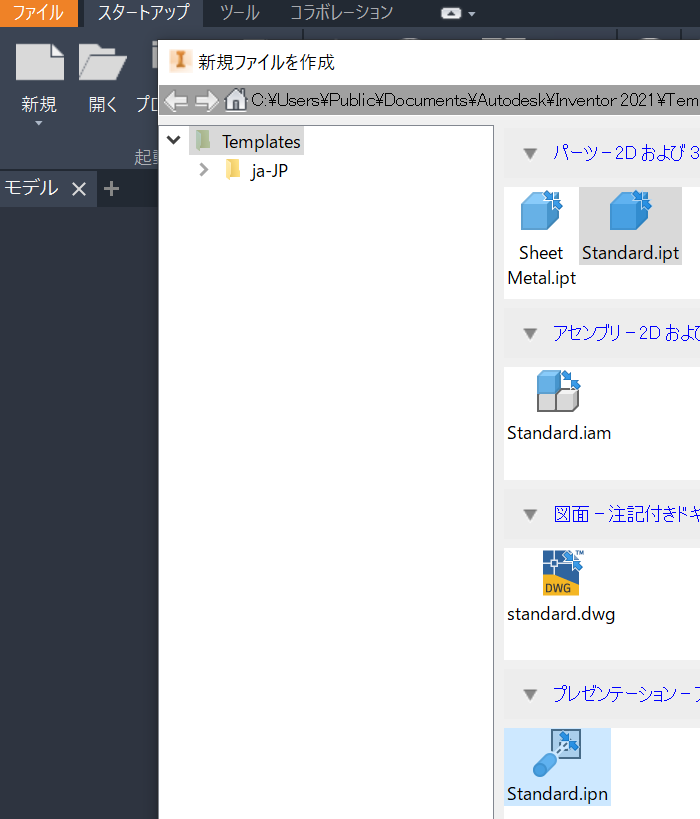

  1. [スタートアップ]右矢印[起動]の[新規]をクリックして[Standard.ipn]をダブルクリック。
分解ビュー - プレゼンテーションファイルの作成
他のやり方

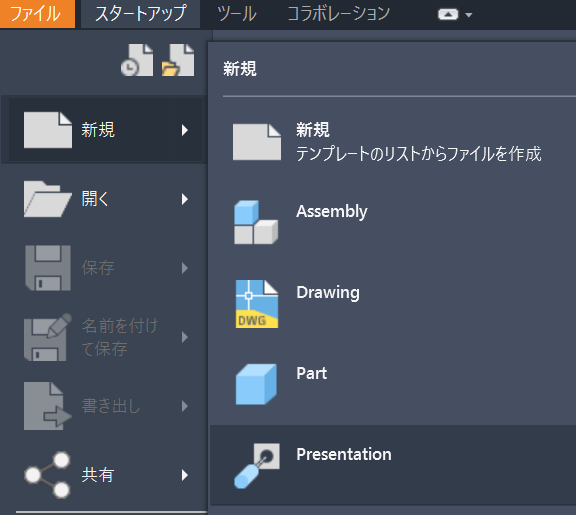

ガイド右矢印[新規]右矢印[Presentation]をクリック。

下矢印
分解ビュー - プレゼンテーションファイルの作成
  1. [プレゼンテーション]右矢印[作成]の[ビューを作成]をクリック。
下矢印
分解ビュー - プレゼンテーションファイルの作成
  1. [アセンブリを選択]のダイアログボックス ユーザー(利用者)に情報を提示し設定を促すウインドウ。
    ※一般的な意味は
    ダイアログは対話の意味。
    ファイル検索をクリックし、分解するアセンブリファイルを選択して[OK]をクリック。
    ※分解を自動でする場合は[自動]を選択し、[距離]を入力。
下矢印
分解ビュー - プレゼンテーションファイルの作成

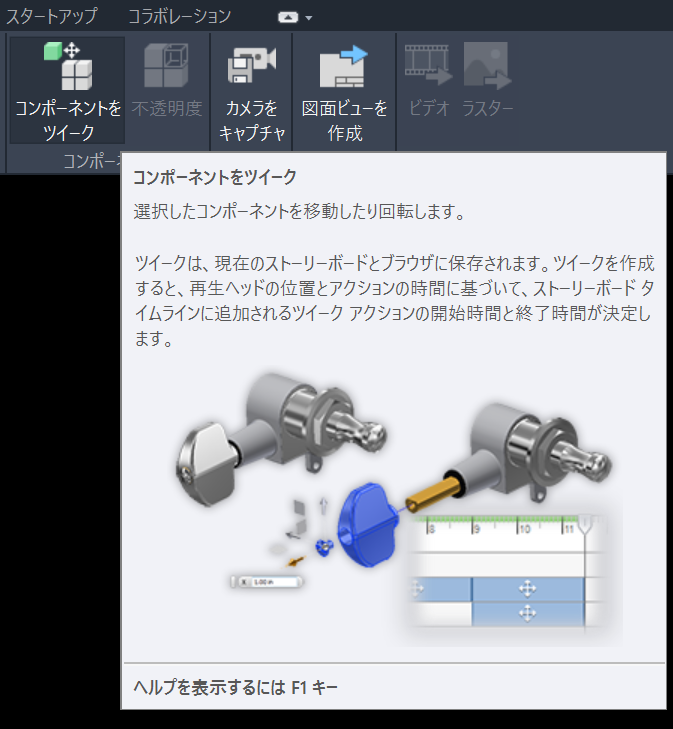

  1. [コンポーネントをツイーク]をクリック。
下矢印
分解ビュー - プレゼンテーションファイルの作成

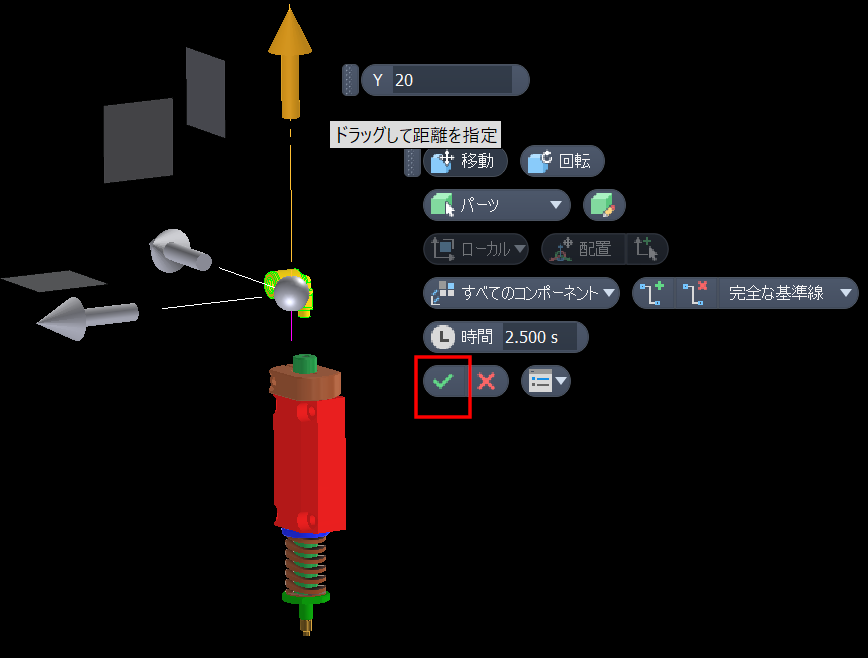

  1. [方向]をクリックし、パーツの任意の位置をクリックして座標を設定。
  2. [コンポーネント]をクリックし、[移動/回転]の方向を決め、パーツを選択してドラッグするか値を入力して[適用]をクリック。
  3. [方向][コンポーネント]を変更する時は[クリア]をクリック。
  4. 上記5~7を繰り返し全て終了したら[閉じる]をクリックし、プレゼンテーションを終了して保存。
