アセンブリAssembly - 計測

アセンブリ複数のパーツを集めて組み立てたもの。
※一般的な意味は
機械の組立。
ではパーツ部品。を作成、配置しそれを拘束やパターン化などして組み立てていきます。

計測

距離や角度、ループなどを計測します。

操作方法
アセンブリ - 計測

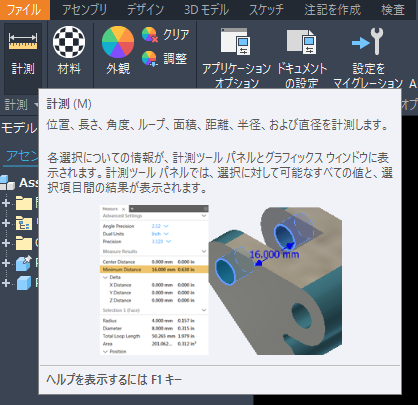

  1. アセンブリを新規作成するか、既存のファイルを開き [ツール]右矢印[計測]の[距離]をクリック。
アセンブリ - 計測
他のやり方 - 1

ショートカット(エイリアス)括弧M括弧 を押す。

※ショートカット(エイリアス)の一覧はこちら

アセンブリ - 計測
他のやり方 - 2

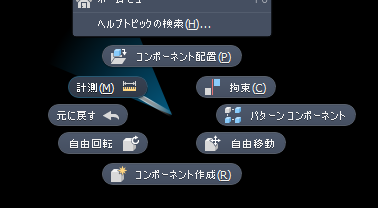

右クリックしたまま[計測]にドラッグして放す。

下矢印
アセンブリ - 計測

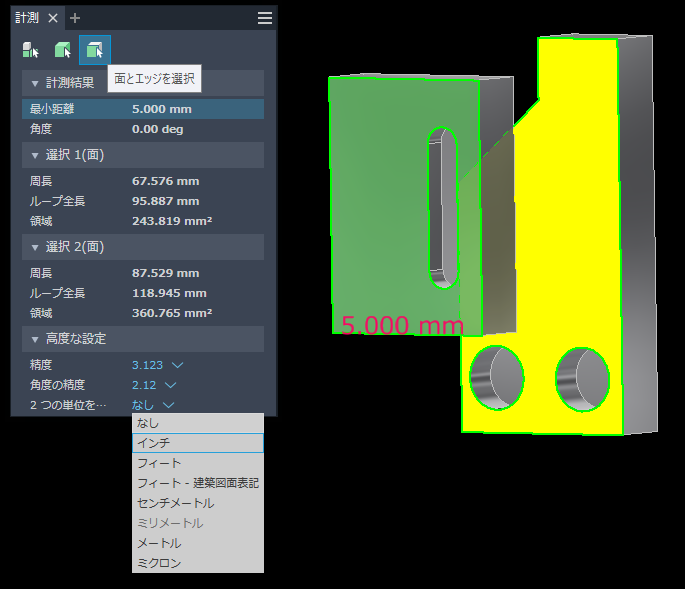

  1. 計測したいパーツの面から面、面からエッジなどをクリックすると距離が表示されます。

    ※右側の矢印をクリックすると[角度]や[ループ]を計測に変更したり、[2つの単位を使用]でインチ表示などに出来ます。
