表示Visual - 断面の表示

表示では外観を影付きやエッジ表示、ワイヤーフレームなどに変更したり断面を表示出来ます。

断面の表示

断面を一時的に表示します。

操作方法
表示 - 断面の表示
  1. パーツかアセンブリファイルを開き[表示]右矢印[外観]の[4分の1断面]の矢印をクリックし断面形状を選択。
    ※ここでは[半断面図]を選択。
下矢印
表示 - 断面の表示

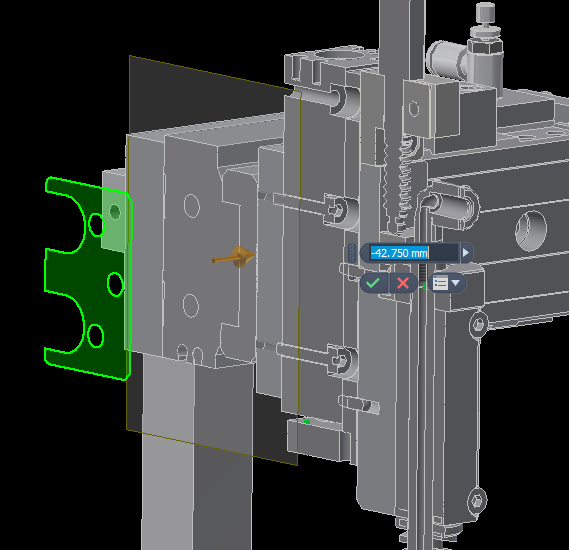

  1. 任意の面をクリックし、断面表示したい位置までドラッグするか値を入力し、キーボードの[Enter]を押す。
下矢印
表示 - 断面の表示
  1. 断面が表示される。
    終了する時は[表示]右矢印[外観]の[断面を終了]をクリック。
