図面Drawing - オーバーレイビュー

図面ではアセンブリ複数のパーツを集めて組み立てたもの。
※一般的な意味は
機械の組立。
パーツ部品。の3D図面を2D図面にします。

オーバーレイビュー

オーバーレイビューでは一つのビューで色々な位置の表示を作成します。

操作方法

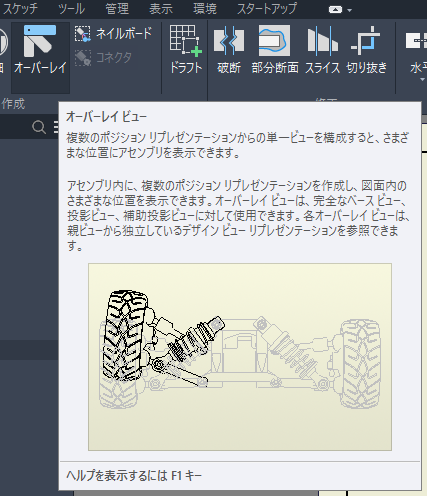

図面 - オーバーレイビュー
  1. [ビューを配置] 右矢印 [作成]の[ベースビュー]などでビューを配置しておき、[ビューを配置] 右矢印[作成]の[オーバーレイビュー]をクリック。
下矢印

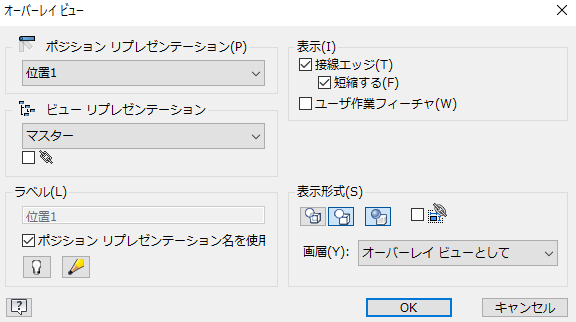

図面 - オーバーレイビュー
  1. ビューを選択。
  2. [ポジションリプレゼンテーション]で位置を選択し、表示方法などを決定して[OK]をクリック。

    ※オーバーレイビューを配置するにはアセンブリでポジションリプレゼンテーションを設定しておく必要があります。
    詳細はこちら

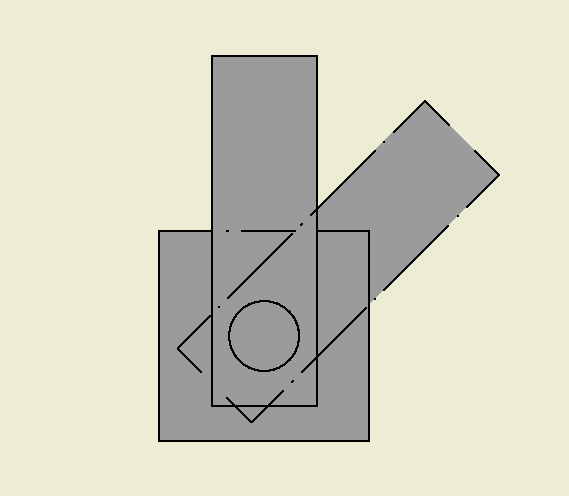

図面 - オーバーレイビュー

オーバーレイビューの完成。
