バージョン Autodesk Inventor Professional 2014

バージョン2008の使い方はこちら

プロジェクトProject - 外観・マテリアルライブラリの追加

プロジェクトで設計全体を管理します。通常、設計をする際にはその設備や治具に名前(プロジェクト名)をつけて各部品等を同じフォルダに保存します。

外観・マテリアルライブラリの追加

外観、又はマテリアル(材料)のライブラリ関連するデータ(標準部品、市販品など)を集めたもの。
※一般的な意味は
図書館、図書室。
を追加します。

操作方法
プロジェクト - 外観・マテリアルライブラリの変更
  1. ファイルが何も開いていない状態で、プロジェクト エディタを開きます。
    ※開き方はプロジェクトの新規作成参照

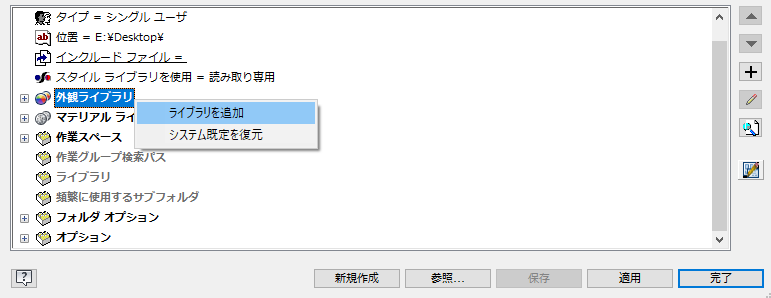

  2. [外観、又はマテリアルライブラリ]を右クリックして[ライブラリを追加]をクリックし、追加するライブラリファイル(*.adsklib)を選択して[完了]をクリック。

    ※外観・マテリアルについてはこちら
下矢印
プロジェクト - 外観・マテリアルライブラリの変更
  1. 追加したライブラリをダブルクリックして アクティブ 編集可能な状態。
    ※一般的な意味は
    活動的、積極的 。
    にします。
