チューブ&パイプ配管Tube&pipe - ホースの作成

チューブ&パイプ配管ではエアホースやパイプを作成し配管します。

ホースの作成

φ4、φ6mm等のエアホースが既定にないので追加します。

操作方法
チューブ&パイプ配管 - ホースの作成

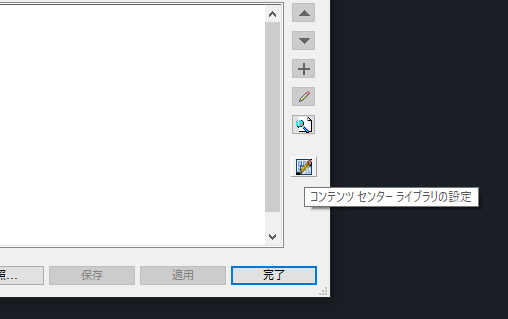

  1. プロジェクトエディタを開き右下の[コンテンツセンターライブラリの設定]をクリック。
下矢印
チューブ&パイプ配管 - ホースの作成
  1. ライブラリを設定のダイアログボックス ユーザー(利用者)に情報を提示し設定を促すウインドウ。
    ※一般的な意味は
    ダイアログは対話の意味。
    で[My Libraly]などの[読み取り/書き込み]可能なライブラリがすでに有る場合は左側のチェックを入れて[OK]をクリック。
    ※無い場合は[ライブラリを作成]で新規にライブラリを作成。
  2. プロジェクトの変更を保存してプロジェクトエディタを閉じる。
下矢印
チューブ&パイプ配管 - ホースの作成

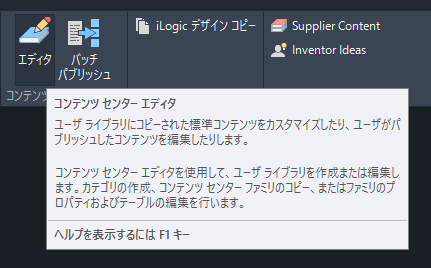

  1. [ツール]右矢印[コンテンツセンターを編集]の[エディタ]をクリック。
下矢印
チューブ&パイプ配管 - ホースの作成

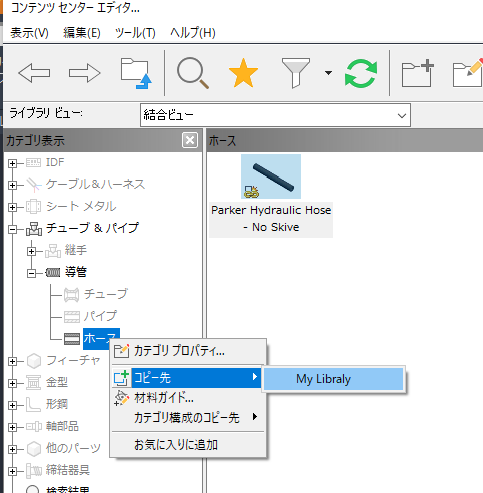

  1. [チューブ&パイプ]を展開して[ホース]を右クリックし、[コピー先]で作成したライブラリの[My Libraly]をクリック。
下矢印
チューブ&パイプ配管 - ホースの作成

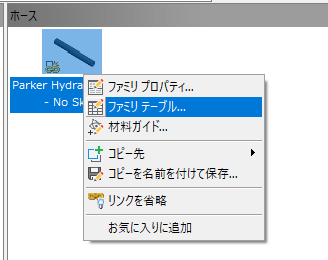

  1. ホースの[Parker Hy・・・]を右クリックして[ファミリーテーブル]をクリック。
下矢印
チューブ&パイプ配管 - ホースの作成

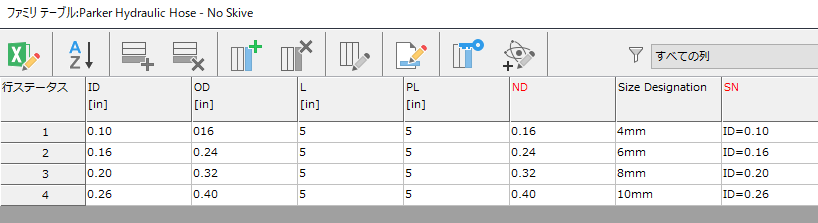

  1. [ファミリーテーブル]のダイアログボックスで必要なホースのサイズを作成し[OK]をクリック。※ミリをインチに換算
  2. コンテンツセンターエディターの[完了]をクリック。
