図面Drawing - バルーン

図面ではアセンブリ複数のパーツを集めて組み立てたもの。
※一般的な意味は
機械の組立。
パーツ部品。の3D図面を2D図面にします。

バルーン

パーツやサブアセンブリにバルーンを作成します。

操作方法

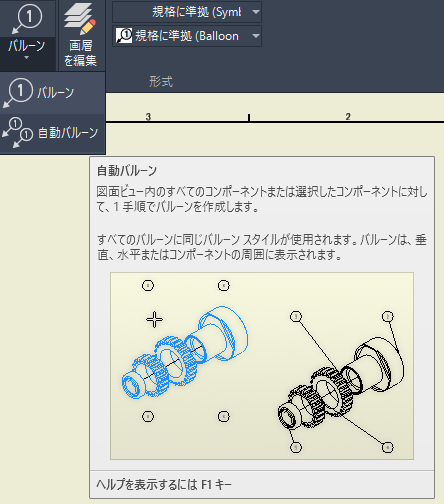

図面 - バルーン
  1. [注釈]右矢印[表]の[自動バルーン]をクリック。
下矢印

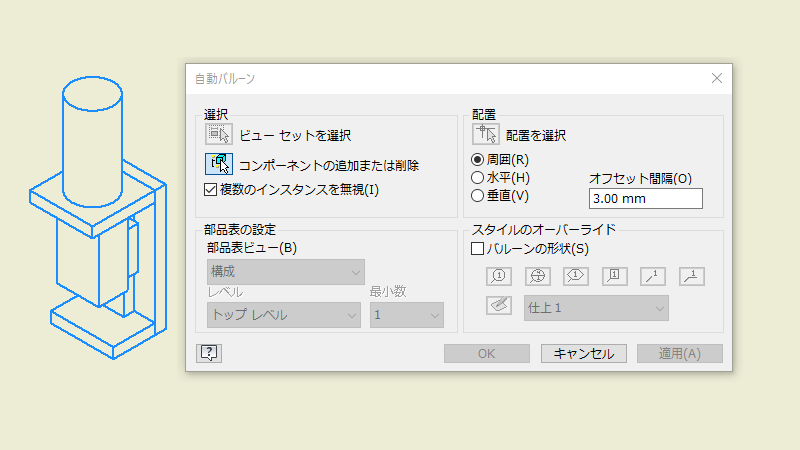

図面 - バルーン
  1. [ビューセットを選択]でバルーンを追加するビューをクリック。
  2. [コンポーネントの追加または削除]でパーツを全部選択してCtrlを押しながらいらないパーツをクリック。
  3. [配置を選択]で方向やオフセット距離を決定して任意の位置をクリックし[OK]をクリック。
下矢印
図面 - バルーン

バルーンの完成。

※バルーンはアセンブリの部品表を元に作成されています。
詳細はこちら
