バージョン Autodesk Inventor Professional 2014

バージョン2008の使い方はこちら

チューブ&パイプ配管Tube&pipe - ルート作成

チューブ&パイプ配管ではエアホースやパイプを作成し配管します。

ルート作成

ルートを作成しチューブ配管をします。

操作方法
チューブ&パイプ配管 - ルート作成

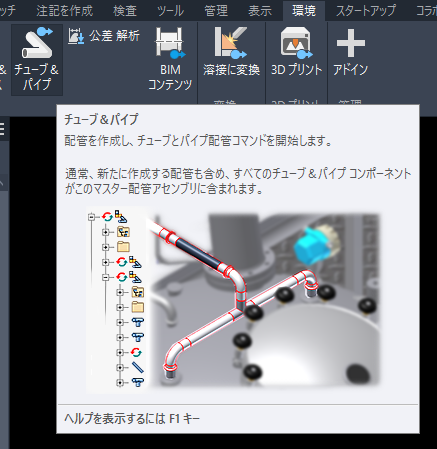

  1. チューブ配管するアセンブリを開き、[環境]右矢印[開始]の[チューブ&パイプ]をクリック。
  2. ファイル名や場所を任意に設定し[OK]をクリック。
下矢印
チューブ&パイプ配管 - ルート作成

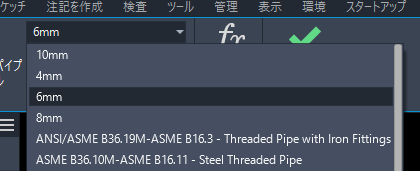

  1. [パイプ配管]右矢印[管理]の[チューブ&パイプスタイルの選択]から任意のホースを選択。
    ※ここでは作成した4mmを選択。
    ホースの作成 ルート作成 参照
下矢印
チューブ&パイプ配管 - ルート作成
  1. [パイプ配管]右矢印[ルート]の[新規ルート]をクリックし、ファイル名や場所を任意に設定し[OK]をクリック。
下矢印
チューブ&パイプ配管 - ルート作成

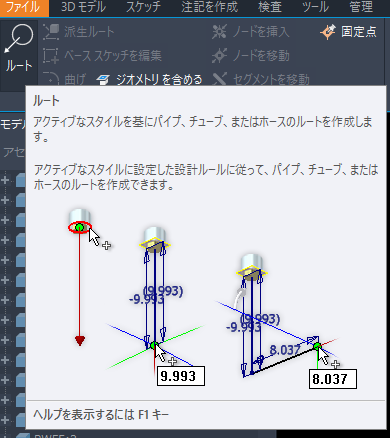

  1. [ルート]右矢印[作成]の[ルート]をクリック。
下矢印
チューブ&パイプ配管 - ルート作成
  1. 配管をする継手のエッジなどを順番にクリック。
下矢印
チューブ&パイプ配管 - ルート作成
  1. [ルート]右矢印[終了]の[ルートを終了]をクリック。
下矢印
チューブ&パイプ配管 - ルート作成
  1. [パイプ配管]右矢印[ルート]の[ルート設定]をクリックして[OK]をクリック。
下矢印
チューブ&パイプ配管 - ルート作成

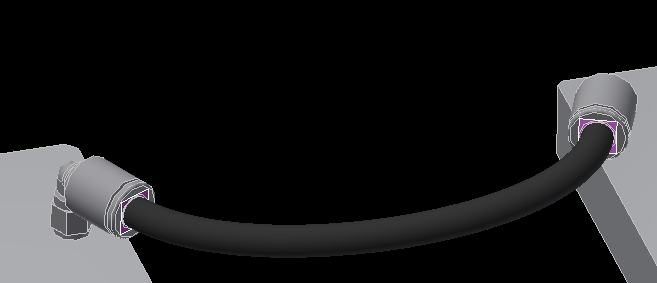

  1. 他のルートも4~8を繰り返し作成し、配管の完成。
