バージョン Autodesk Inventor Professional 2014

バージョン2008の使い方はこちら

iMateiMate - 作成

iMateではパーツ部品。拘束 スケッチでの寸法やアセンブリでのパーツ間の位置関係などを決める規則。
※一般的な意味は
行動の自由を奪うこと 。
を限定しておくことで、パーツを配置した時に自動的に拘束を行います。

作成

iMateを作成します。※ここではフレームとキャップをメイトとフラッシュ拘束する例を解説します。

操作方法
iMate - 作成
  1. アセンブリ環境でパーツを アクティブ 編集可能な状態。
    ※一般的な意味は
    活動的、積極的 。
    にするかパーツファイルを開き [管理]右矢印[オーサリング]の[iMateを作成]をクリック。
iMate - 作成
他のやり方

任意の位置で右クリックして[iMateを作成]をクリック。

下矢印
iMate - 作成
  1. [選択]で拘束する面をクリックし、[タイプ]と[解析]でメイトをクリック。
  2. [名前]で任意の名前を入力して[適用]をクリックかキーボードの[Enter]を押す。
    ※この名前が一致することで他のパーツと拘束されます。
下矢印
iMate - 作成

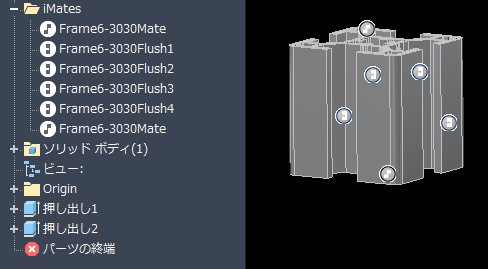

  1. 他の面も同様に上記を繰り返し全部終了したら[OK]をクリック。
    ※左図では6個のiMateを作成。
下矢印
iMate - 作成

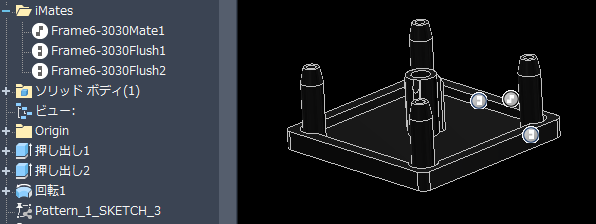

  1. キャップも同様にiMateを作成。
