構造解析Stress Analysis - シミュレーション

構造解析ではパーツへの荷重に対するたわみなどがシミュレーション出来ます。

シミュレーション

構造解析でシミュレーションします。
※ここでは幅10mm高さ10mm長さ100mm、材料SS400の片持ちはりに集中荷重がかかる場合を解説します。

操作方法
構造解析 - シミュレーション

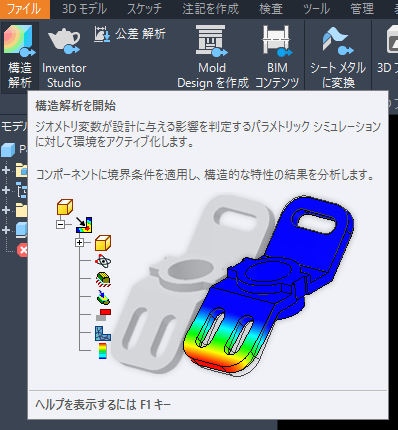

  1. 幅10mm高さ10mm長さ100mm、材料SS400のパーツを作成し、[環境]右矢印[開始]の[構造解析]をクリックし、[管理]右矢印[シミュレーションを作成]をクリック。

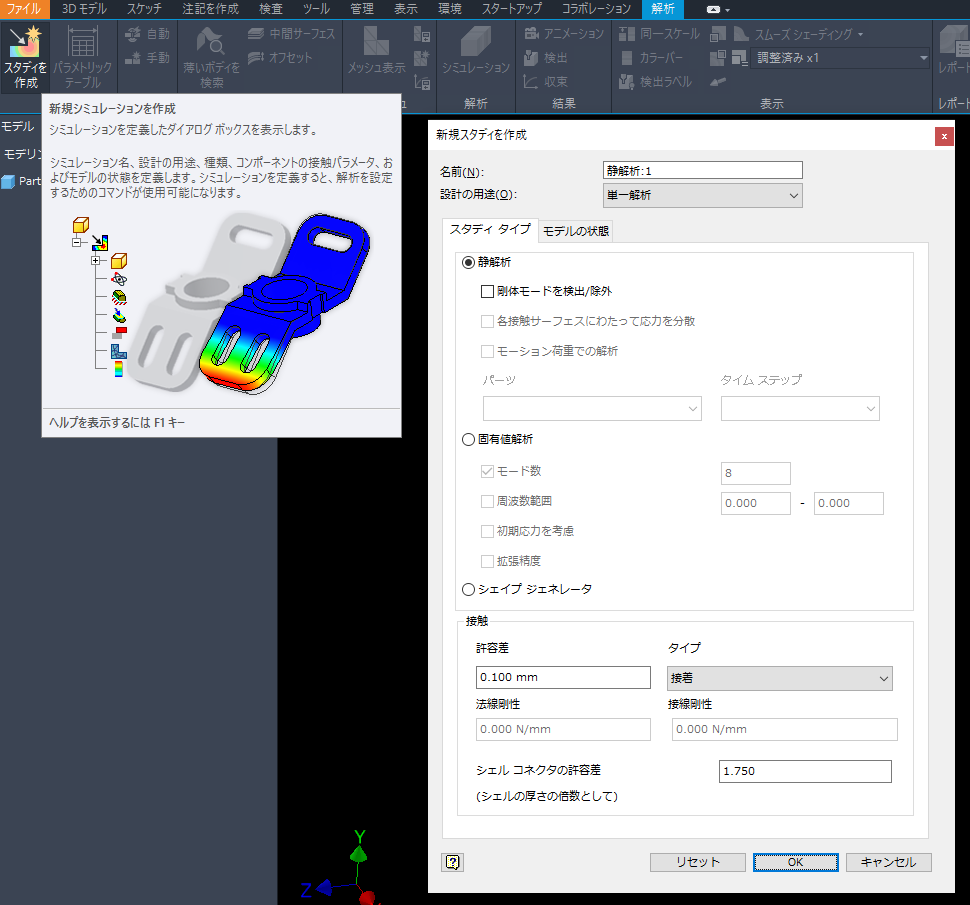

  2. [新規シミュレーションを作成]のダイアログボックス ユーザー(利用者)に情報を提示し設定を促すウインドウ。
    ※一般的な意味は
    ダイアログは対話の意味。
    で適宜設定し[OK]をクリック。
下矢印
構造解析 - シミュレーション

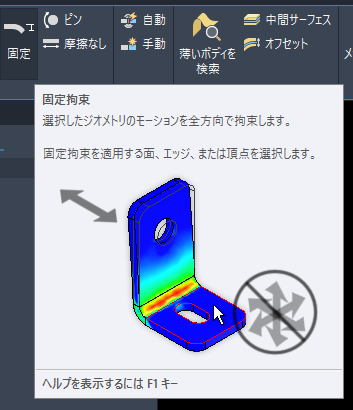

  1. [拘束]右矢印[固定]をクリック。
下矢印
構造解析 - シミュレーション
構造解析 - シミュレーション

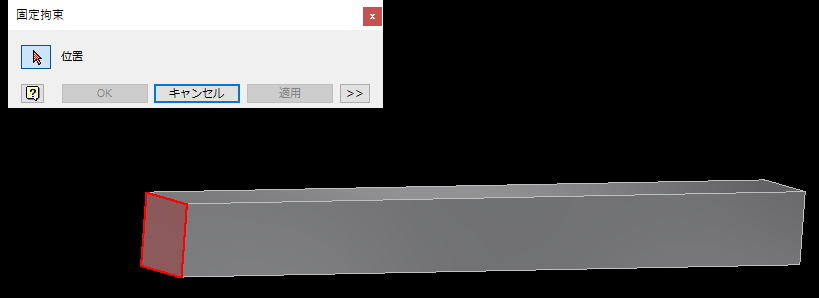

  1. [位置]でパーツの面をクリックし[OK]をクリック。








    ブラウザパーツ、アセンブリ、図面内の各要素(フィーチャや拘束状態、部品構成等)をツリー状に表したもの。の[拘束]を展開すると固定拘束が追加されています。

下矢印
構造解析 - シミュレーション

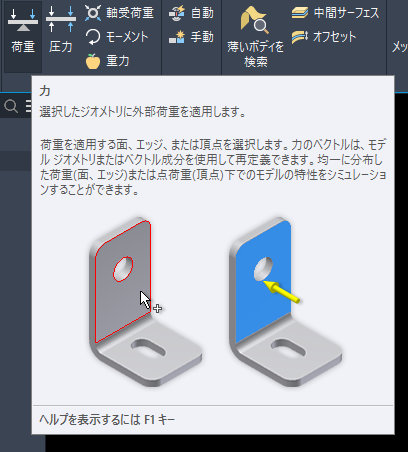

  1. [荷重]右矢印[力]をクリック。
下矢印
構造解析 - シミュレーション
構造解析 - シミュレーション

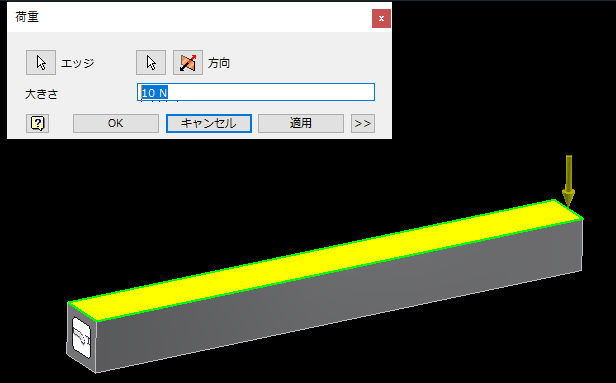

  1. [位置]で拘束した反対のエッジをクリック。
  2. [方向]の[矢印]をクリックしパーツの面をクリックして矢印の向きを上から下に設定。
  3. [大きさ]に値を入力して[OK]をクリック。




    ブラウザの[荷重]を展開すると荷重が追加されています。
下矢印
構造解析 - シミュレーション

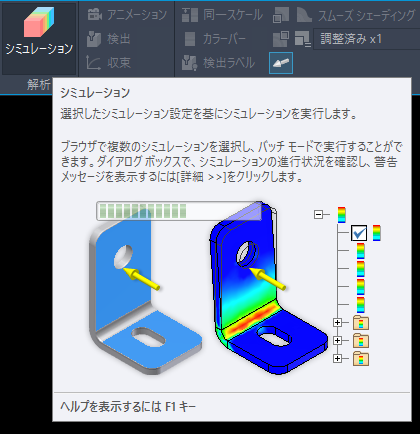

  1. [解析]右矢印[シミュレーション]をクリックし、[実行]をクリック。
下矢印
構造解析 - シミュレーション

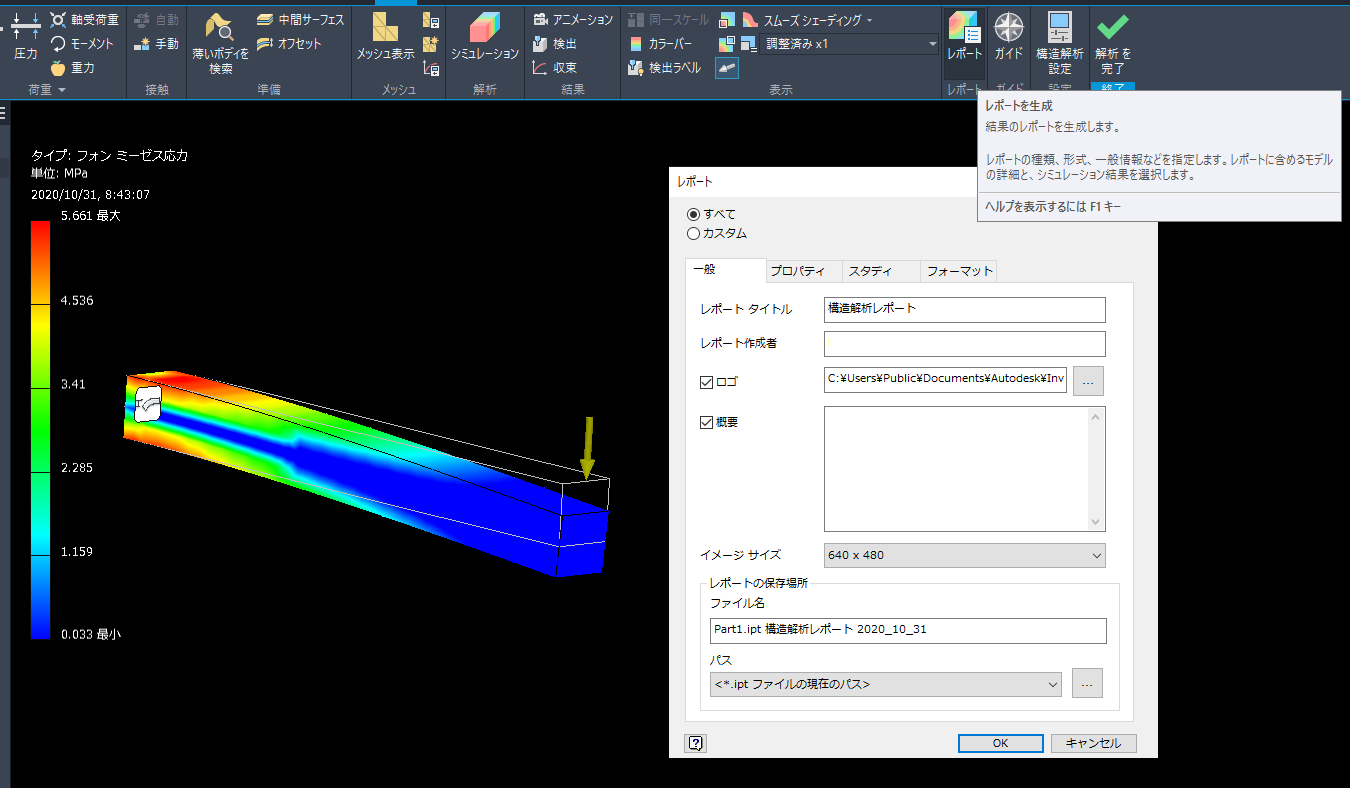

  1. [レポート]右矢印[レポート]をクリックし[レポートの保存場所]などを設定して[OK]をクリック。
下矢印
構造解析 - シミュレーション

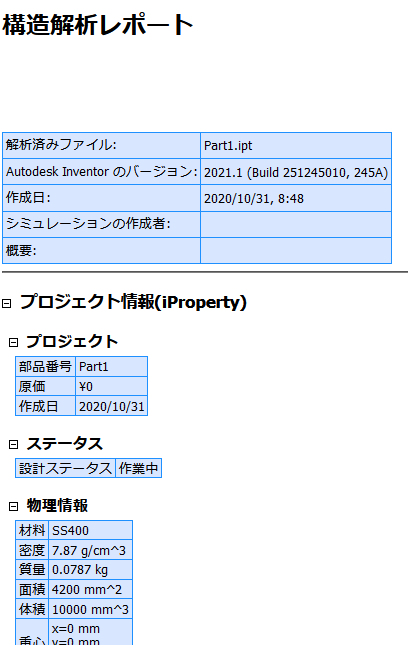

  1. 全ての結果が既定のwebページに表示され保存されます。
