アセンブリAssembly - パターン

アセンブリ複数のパーツを集めて組み立てたもの。
※一般的な意味は
機械の組立。
ではパーツ部品。を作成、配置しそれを拘束やパターン化などして組み立てていきます。

パターン

アセンブリやパーツをパターン化します。

操作方法
アセンブリ - パターン

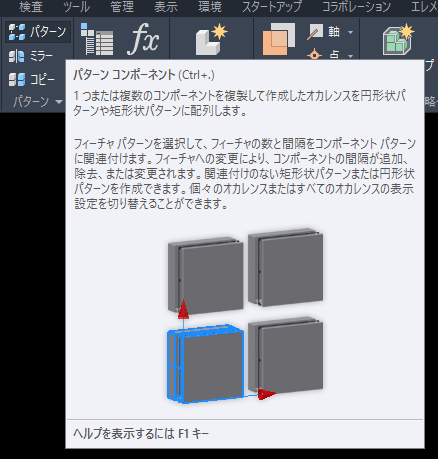

  1. アセンブリを新規作成するか、既存のファイルを開きパーツを適宜配置、拘束して [アセンブリ]右矢印[パターン]の[パターン]をクリック。
アセンブリ - パターン
他のやり方 - 1

ショートカット(エイリアス)括弧Ctrl + .括弧 を押す。

※[パターン]のショートカット(エイリアス)は既定では無いので追加する必要があります。

※ショートカット(エイリアス)の変更・追加のやり方はこちら

アセンブリ - パターン
他のやり方 - 2

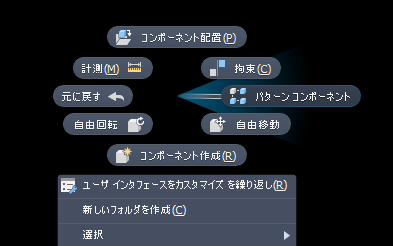

右クリックしたまま[パターンコンポーネント]にドラッグして放す。

下矢印
アセンブリ - パターン

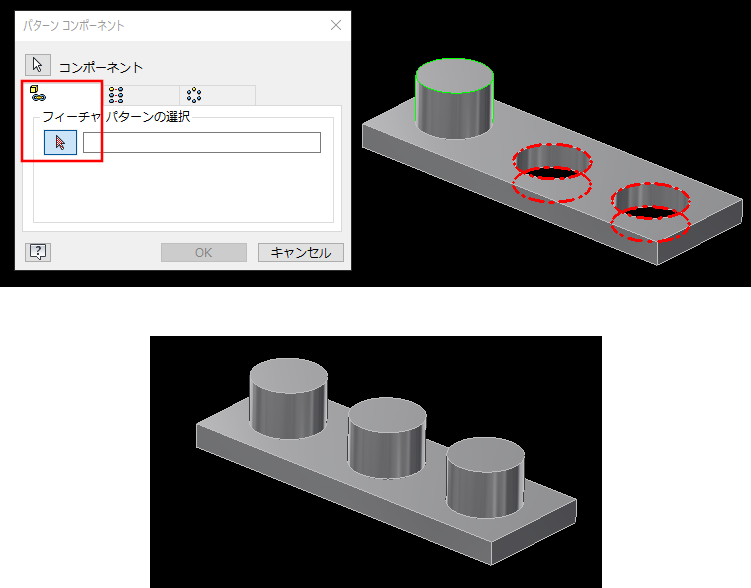

  1. [コンポーネント]をクリックしてパターン化するパーツ又はアセンブリを選択します。
アセンブリ - パターン
他のやり方 - 1

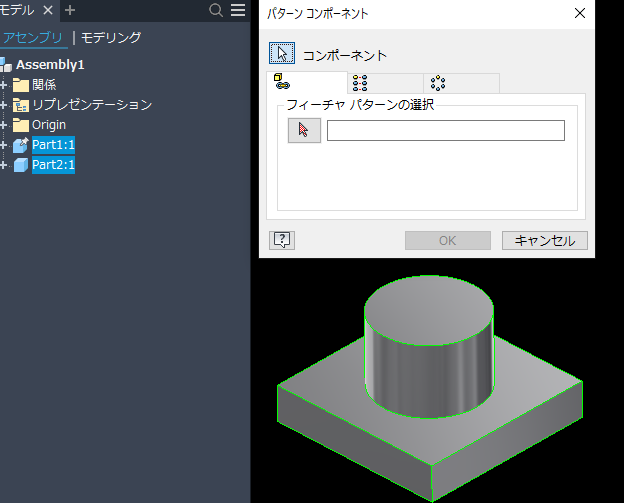

ブラウザパーツ、アセンブリ、図面内の各要素(フィーチャや拘束状態、部品構成等)をツリー状に表したもの。から(2つ以上選択する時はキーボードのShift(範囲選択)かCtrl(複数選択)を押しながら)選択する。

アセンブリ - パターン
他のやり方 - 2

ドラッグ&ドロップで全部か一部を選択してから[パターン]を実行する。

下矢印
アセンブリ - パターン

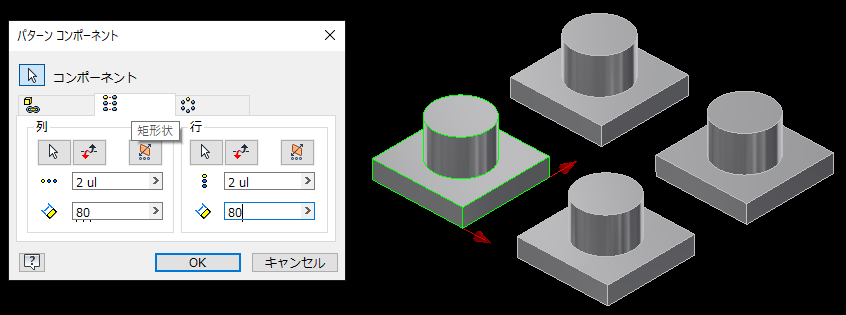

  1. [列、行]のそれぞれ[方向、個数、距離]を選択及び入力して[OK]をクリック。
下矢印
アセンブリ - パターン

パターンの完成
