バージョン Autodesk Inventor Professional 2014

バージョン2008の使い方はこちら

作業フィーチャWorkFeature1 - 作業平面

作業フィーチャ 変更できる形状。
※一般的な意味は
直訳すると「(形状の)特徴」。
ではスケッチする面がない時に作業平面を作成したり、中心線などで作業軸を作成します。

作業平面

色々な作業平面を作成します。

操作方法
作業フィーチャ - 作業平面

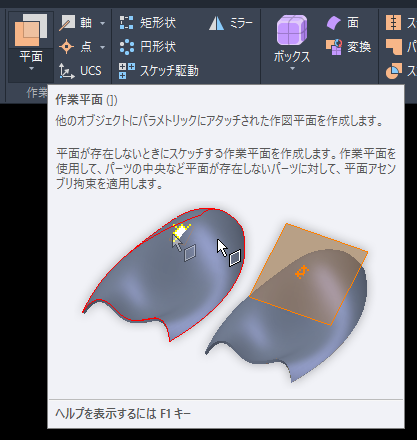

  1. [3Dモデル]右矢印[作業フィーチャ]の[平面]をクリック。
作業フィーチャ - 作業平面
他のやり方 - 1

ショートカット(エイリアス)括弧]括弧を押す。

※ショートカット(エイリアス)の一覧は こちら

作業フィーチャ - 作業平面

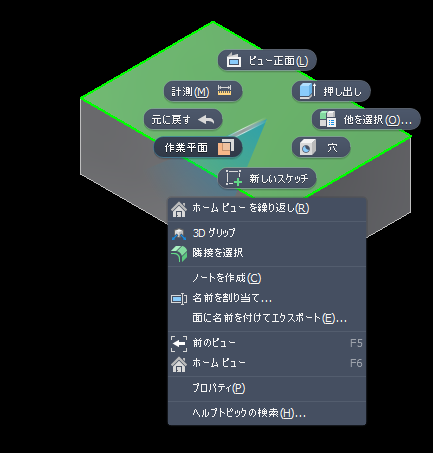

他のやり方 - 2

右クリックしたまま[作業平面]にドラッグして放す。

下矢印
作業フィーチャ - 作業平面

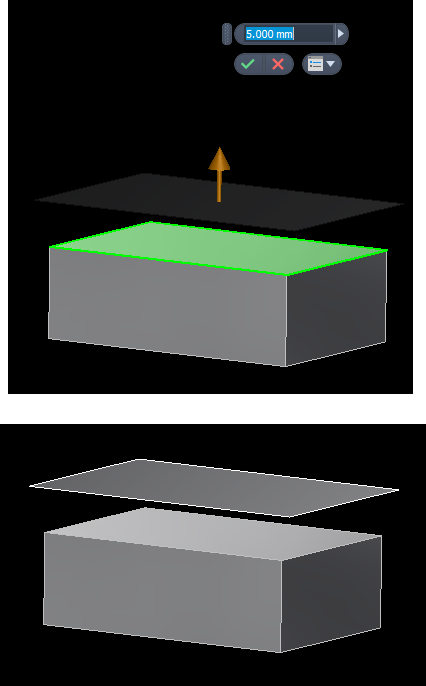

平面からオフセットした場合

平面をクリックし、ドラッグして距離を入力後キーボードの[Enter]を押す。

作業フィーチャ - 作業平面

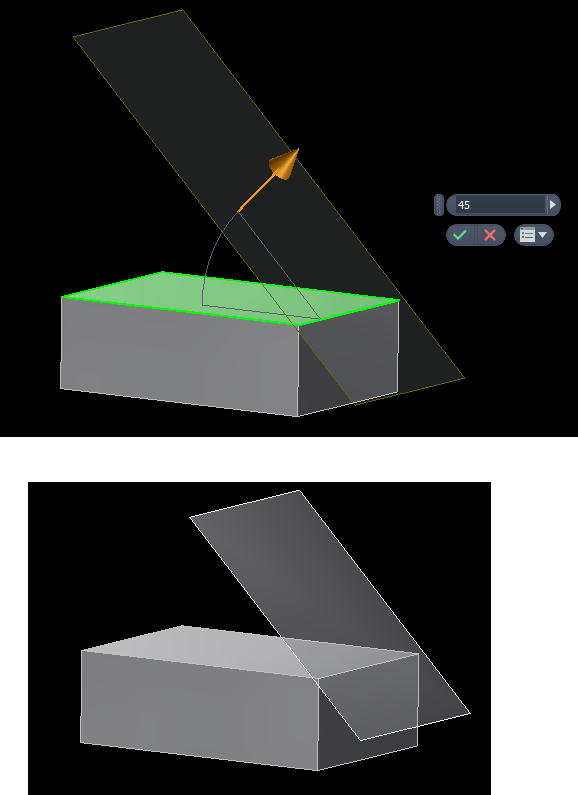

平面とエッジを選択して角度をつけた場合

平面をクリックし、エッジ(左図では右上)をクリックして角度を入力後キーボードの[Enter]を押す。

作業フィーチャ - 作業平面

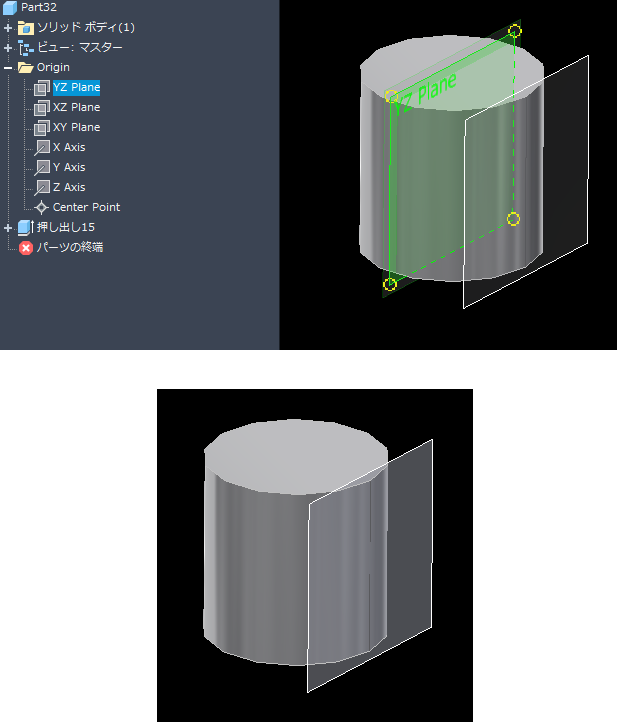

円筒状の面の場合

YZ Planeをクリックし、円筒状の面をクリック。
