フィーチャFeature - コイルフイーチャ

フィーチャ 変更できる形状。
※一般的な意味は
直訳すると「(形状の)特徴」。
では2Dスケッチなどからソリッド固体または固体状。ボディや穴を作成します。

コイルフイーチャ

コイルフィーチャでばねを作成します。

操作方法
フィーチャ - コイルフイーチャ

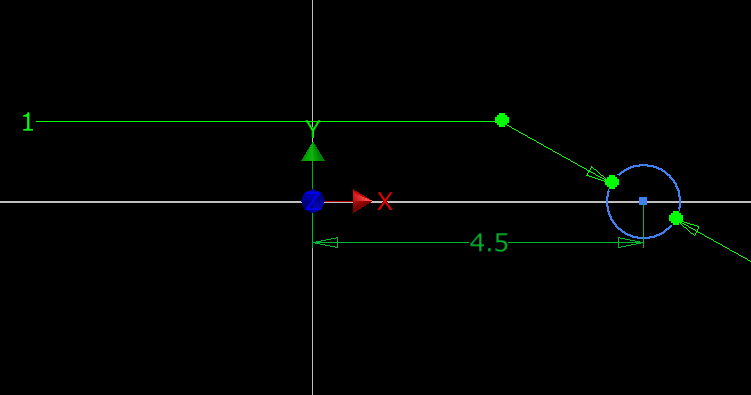

  1. スケッチでばねの線径(1mm)を作成します。
下矢印
フィーチャ - コイルフイーチャ

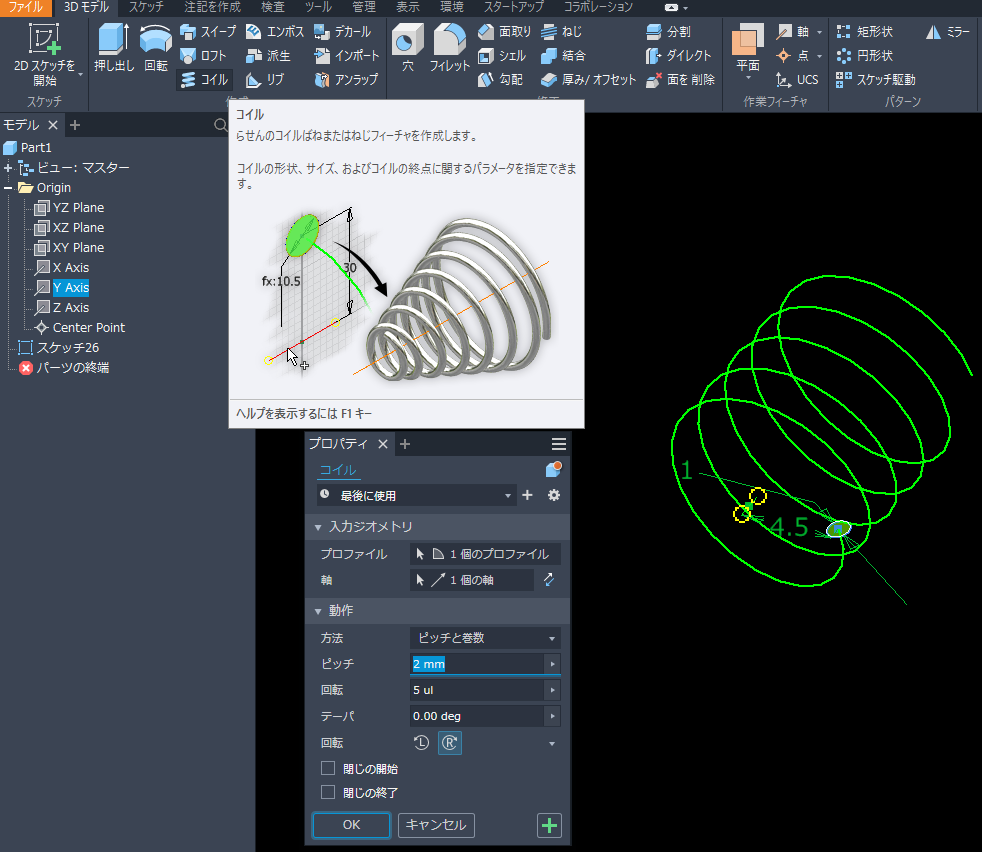

  1. [3Dモデル]右矢印[作成]の[コイル]をクリックし、[プロファイル]で断面をクリック、[軸]でブラウザの[Y Axis]をクリックして[コイルのサイズ、終点]を適宜設定して[OK]をクリック。
下矢印
フィーチャ - コイルフイーチャ

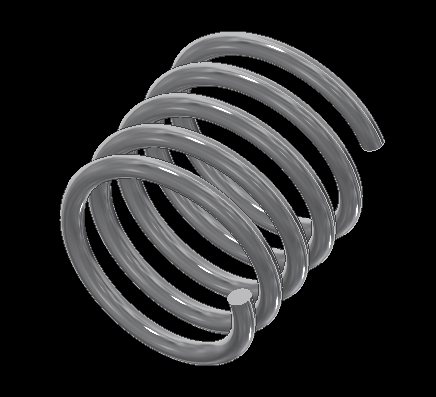

コイルフイーチャの完成。
