チューブ&パイプ配管Tube&pipe - スタイルの設定

チューブ&パイプ配管ではエアホースやパイプを作成し配管します。

スタイルの設定

チューブ&パイプのスタイルを設定します。

操作方法
チューブ&パイプ配管 - スタイルの設定
  1. チューブ配管するアセンブリを開き、[環境]右矢印[開始]の[チューブ&パイプ]をクリック。
  2. ファイル名や場所を任意に設定し[OK]をクリック。
下矢印
チューブ&パイプ配管 - スタイルの設定

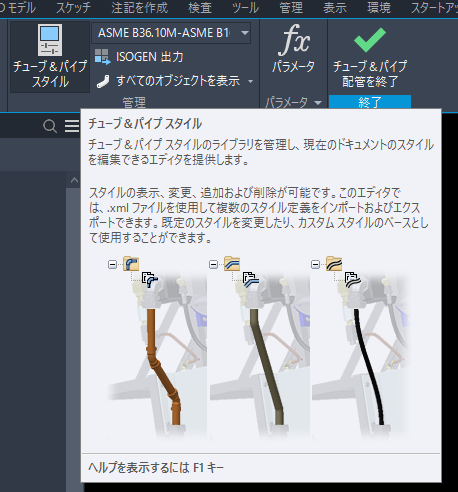

  1. [パイプ配管]右矢印[管理]の[チューブ&パイプスタイル]をクリック。
下矢印
チューブ&パイプ配管 - スタイルの設定

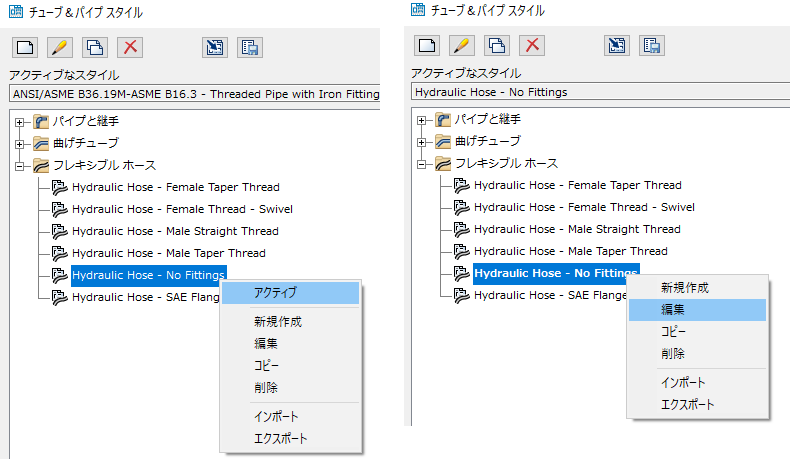

  1. 左側の[フレキシブルホース]を展開し[Hydraulic Hose - No Fittings]をダブルクリック。

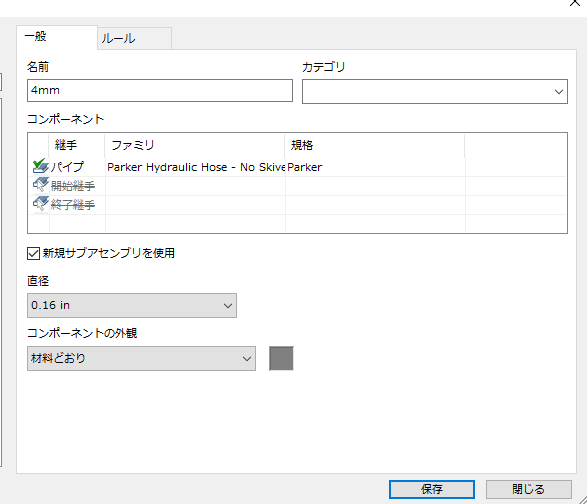

  2. [名前]と[直径]を任意に変更(ここでは名前を4mmにし直径を0.16 inを選択)して[保存]をクリック。
下矢印
チューブ&パイプ配管 - スタイルの設定

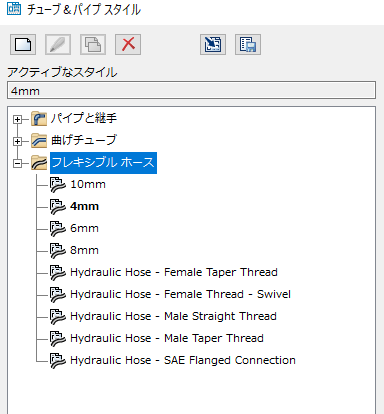

  1. [フレキシブルホース]に[4mm]が追加されるのでそれを右クリックして[コピー]をクリック。
  2. コピーされた[4mm_コピー(1)]をダブルクリックして[名前]と[直径]を同様に変更し、6mm、8mmなども作成しチューブ&パイプスタイルを閉じる。
下矢印
チューブ&パイプ配管 - スタイルの設定
  1. いつも同じスタイルで使用出来るようにチューブ&パイプのテンプレートをスタイルの設定します。

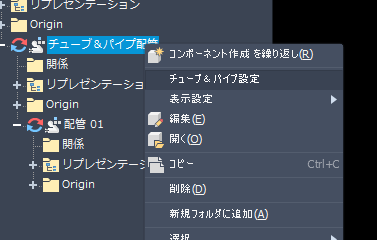

    [チューブ&パイプ配管]を終了し、ブラウザの[Tube & PIpe Runs 01]を右クリックして[チューブ&パイプ設定]をクリック。
下矢印
チューブ&パイプ配管 - スタイルの設定

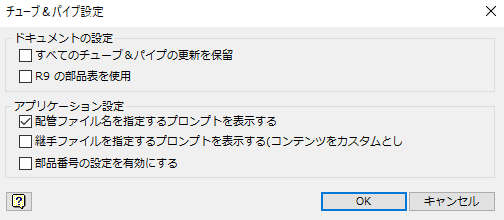

  1. [アプリケーション設定]の[配管ファイル名を指定するプロンプトを表示する]にチェックを入れて[OK]をクリック。
下矢印
チューブ&パイプ配管 - スタイルの設定

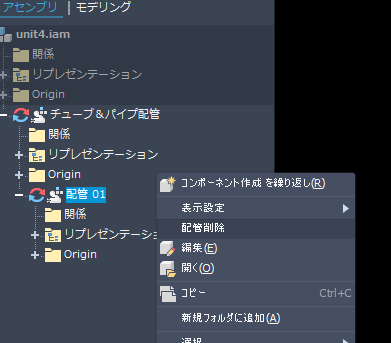

  1. [Run01]を右クリックして[配管削除]をクリックして[OK]をクリック。
下矢印
チューブ&パイプ配管 - スタイルの設定

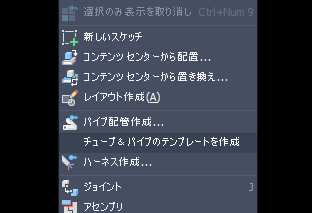

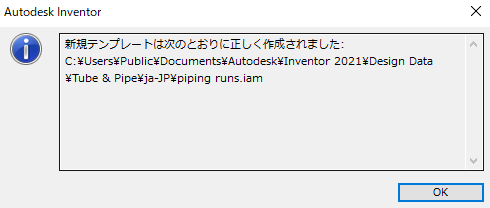

  1. [チューブ&パイプ]を終了してアセンブリ環境に戻り、グラフィックス ウィンドウグラフィックス ウィンドウ右クリックして[チューブ&パイプのテンプレートをスタイルの作成]をクリックして[OK]をクリック。
