フィーチャFeature - 曲げフィーチャ

フィーチャ 変更できる形状。
※一般的な意味は
直訳すると「(形状の)特徴」。
では2Dスケッチなどからソリッド固体または固体状。ボディや穴を作成します。

曲げフィーチャ

曲げフィーチャでパーツの一部を曲げます。※ここでは円柱の一部を曲げる解説をします。

操作方法
フィーチャ - 曲げフィーチャ

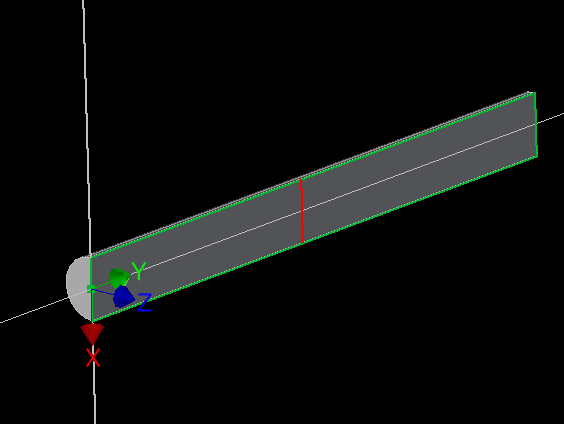

  1. 円柱の断面(YZ Plane)にスケッチで線を作成します。
下矢印
フィーチャ - 曲げフィーチャ

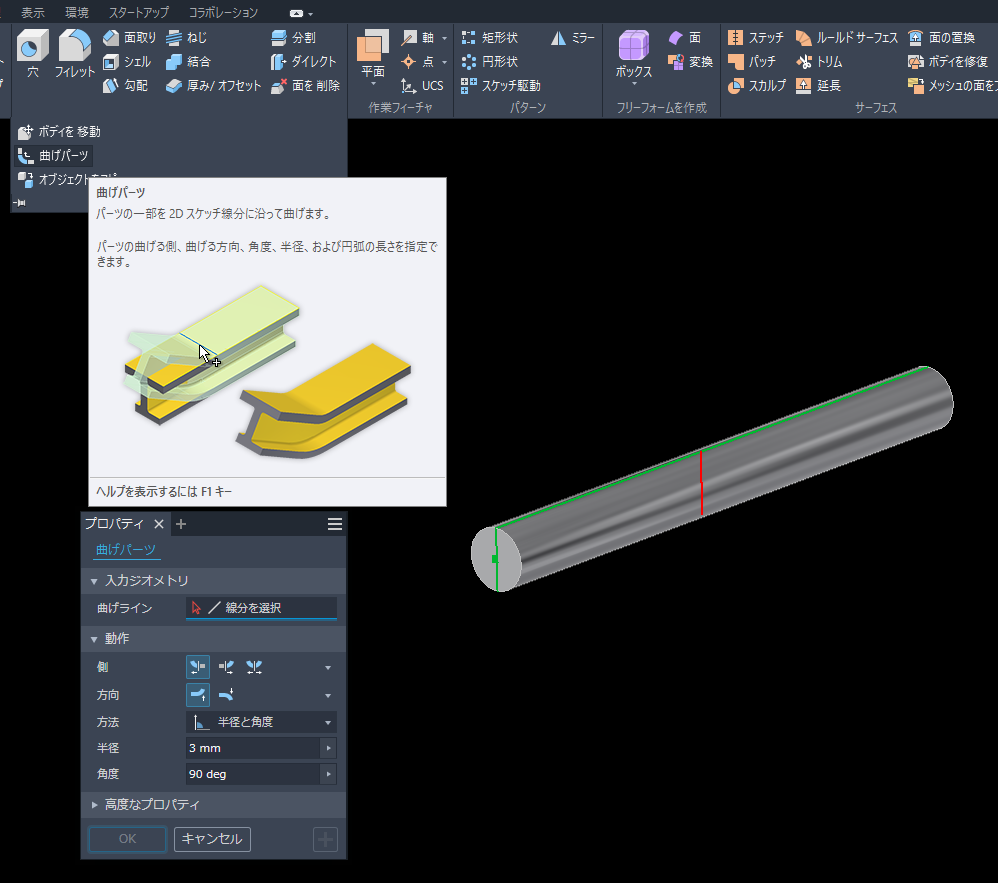

  1. [3Dモデル]右矢印[修正]の矢印をクリックし[曲げパーツ]をクリックして[曲げライン]で断面の線をクリックし[半径、角度]などを適宜設定して[OK]をクリック。
下矢印
フィーチャ - 曲げフィーチャ

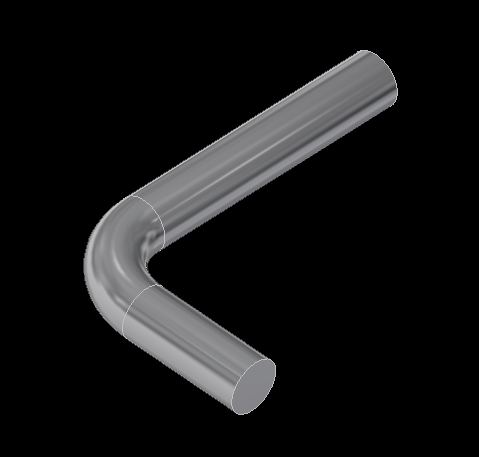

曲げフィーチャの完成。
