初心者講座Beginner course - アセンブリ作成手順 - フィーチャの作成

ここでは初めてInventorを使って3D図面を書く時のとっかかりとしてアセンブリ複数のパーツを集めて組み立てたもの。
※一般的な意味は
機械の組立。
(組立)を作成する手順を紹介します。

  1. プロジェクトの作成
  2. アセンブリの作成
  3. パーツの作成
  4. スケッチの作成
  5. フィーチャの作成
  6. パーツの配置
  7. ジョイント、拘束の作成
5.フィーチャの作成

スケッチを作成したら次にフィーチャ 変更できる形状。
※一般的な意味は
直訳すると「(形状の)特徴」。
を作成します。
ここではスケッチで作成した長方形を押し出してフィーチャを作成する方法を解説します。

操作方法
初心者講座 - フィーチャの作成
初心者講座 - フィーチャの作成

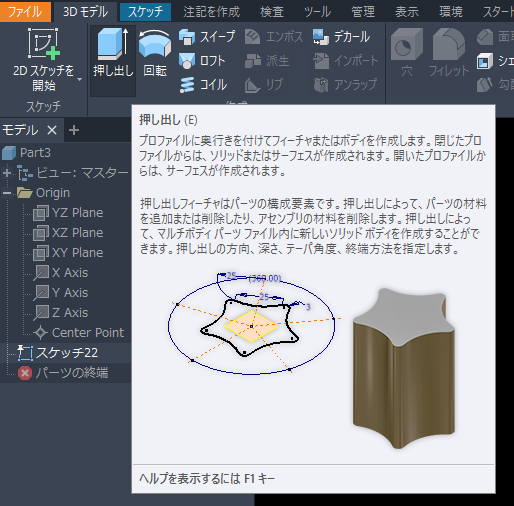

  1. スケッチで長方形を作成し、[3Dモデル]右矢印[作成]の[押し出し]をクリック。







    又はスケッチで長方形を作成後、その状態のままショートカット(エイリアス)括弧E括弧を押す。

    ※ショートカット(エイリアス)の一覧は こちら
下矢印
初心者講座 - フィーチャの作成

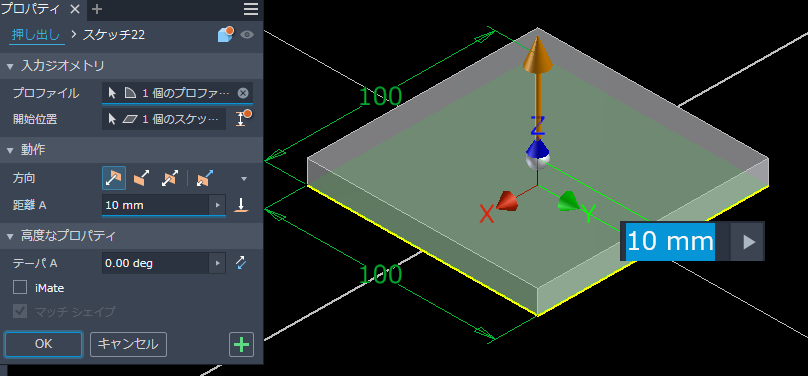

  1. 押し出しの[距離]の値を入力(状況に応じて[範囲、方向]など変更)してキーボードのEnterを押す。
