フィーチャFeature - ねじフィーチャ

フィーチャ 変更できる形状。
※一般的な意味は
直訳すると「(形状の)特徴」。
では2Dスケッチなどからソリッド固体または固体状。ボディや穴を作成します。

ねじフィーチャ

ねじフィーチャでねじを作成します。※ここでは円柱の一部におねじを作成する解説をします。

操作方法

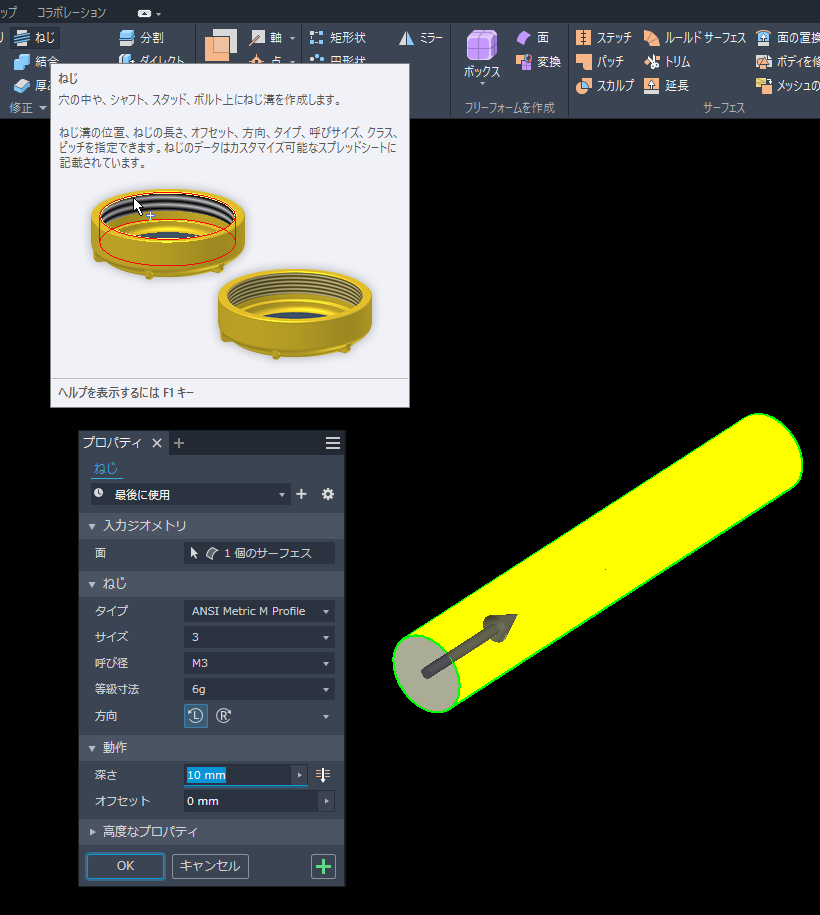

フィーチャ - ねじフィーチャ
  1. 円柱を作成し、[3Dモデル]右矢印[修正]の[ねじ]をクリックし、パーツの円筒状の面をクリックして[全体の長さ]のチェックを外し、[オフセット、長さ]などを適宜設定して[OK]をクリック。
下矢印
フィーチャ - ねじフィーチャ

ねじフィーチャの完成。
