図面Drawing - 新規作成

図面ではアセンブリ複数のパーツを集めて組み立てたもの。
※一般的な意味は
機械の組立。
パーツ部品。の3D図面を2D図面にします。

新規作成

図面を新規作成します。

操作方法
図面 - 新規作成

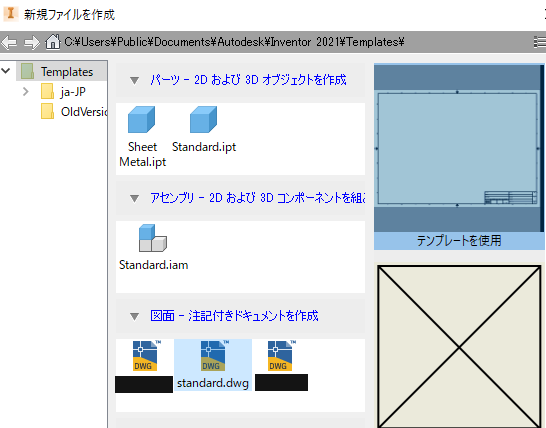

  1. [スタートアップ]右矢印[起動]の[新規]をクリックして[Standard.dwg]か[Standard.idw]をダブルクリック。
図面 - 新規作成
他のやり方 - 1

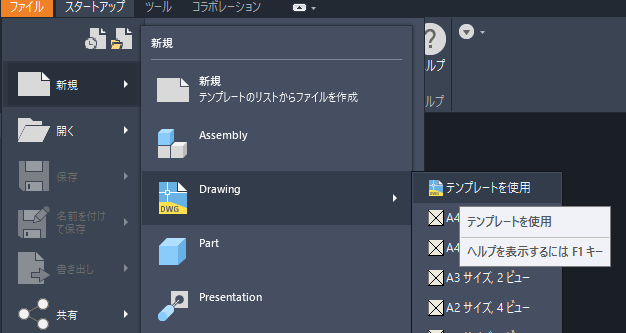

ガイド右矢印[新規]右矢印[Drawing]をクリック。

※この操作で開かれるファイルが[Standard.dwg]か[Standard.idw]かは[アプリケーションオプション]の[図面]タブで[既定の図面ファイルタイプ]で選択出来ます。

図面 - 新規作成
他のやり方 - 2

ショートカット(エイリアス)括弧Ctrl + N括弧を押して[Standard.dwg]か[Standard.idw]をダブルクリック。

※ショートカット(エイリアス)の一覧はこちら

下矢印
図面 - 新規作成
  1. ビューを配置し、部品表や表題欄、寸法などを配置、記入して保存します。
