Inventor StudioInventor Studio - PRをアニメーション

Inventor Studioではアセンブリ複数のパーツを集めて組み立てたもの。
※一般的な意味は
機械の組立。
における動作をアニメーションとして作成し、それをレンダリング(画像化)します。

PRをアニメーション

PRをアニメーションではポジションリプレゼンテーションを利用してアニメーションを作成します。

操作方法
Inventor Studio - PRをアニメーション

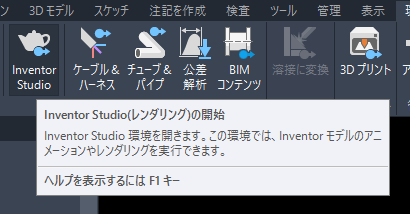

  1. アセンブリファイルを開き、[環境]右矢印[開始]の[Inventor Studio]をクリック。
下矢印
Inventor Studio - PRをアニメーション
  1. [レンダリング]右矢印[アニメーション]の[PR]をクリック。
下矢印
Inventor Studio - PRをアニメーション
  1. [アニメーションタイムライン]の[アニメーションエディタを展開]をクリックし、見やすくする。
下矢印
Inventor Studio - PRをアニメーション

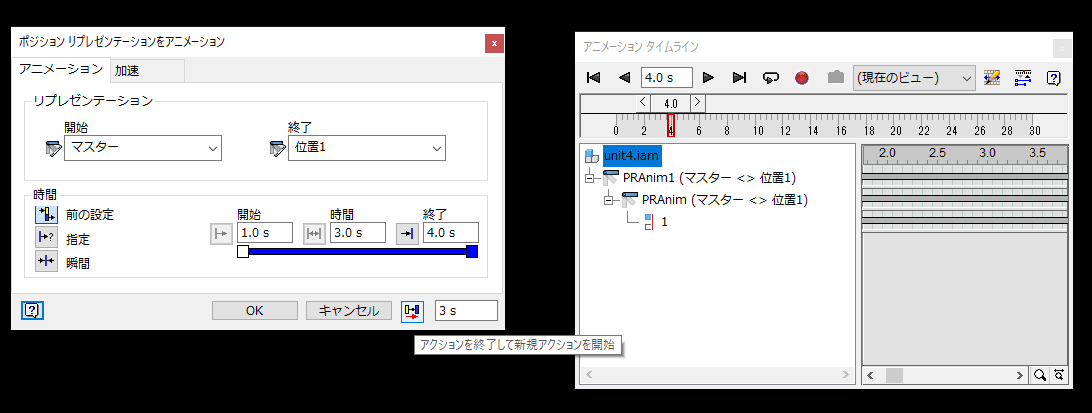

  1. [ポジション リプレゼンテーションをアニメーション]のダイアログボックス ユーザー(利用者)に情報を提示し設定を促すウインドウ。
    ※一般的な意味は
    ダイアログは対話の意味。
    で[開始][終了]の時間をポジションごとに設定。
    ※[アクションを終了して新規アクションを開始]をクリックすると続けて設定が出来ます。
  2. 設定が終了したら[OK]をクリック。
下矢印
Inventor Studio - PRをアニメーション

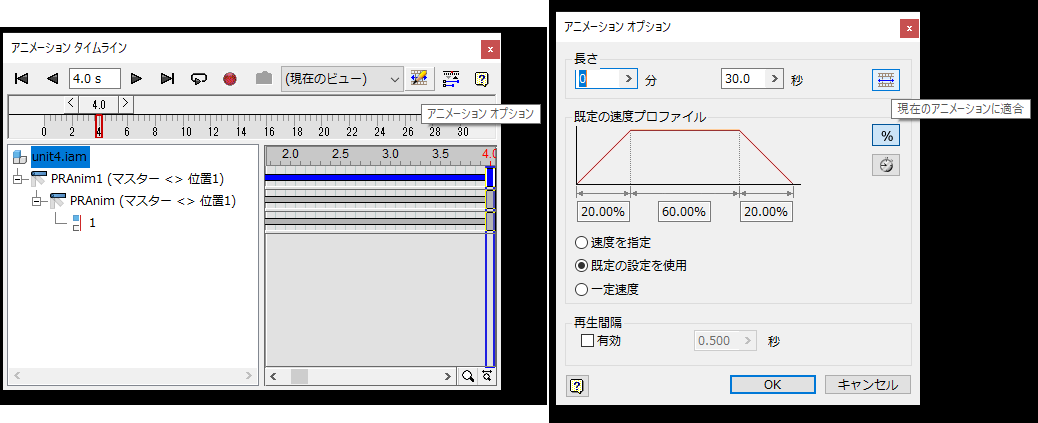

  1. [アニメーションタイムライン]の[アニメーションオプション]をクリックし、[現在のアニメーションに適合]をクリックでアニメーションの長さを終了時間に調整。
下矢印
Inventor Studio - PRをアニメーション
  1. [アニメーションタイムライン]の[アニメーション記録]をクリックし、[レンダリングアニメーション]のダイログボックスで[出力先]のフォルダなどを設定し[レンダリング]をクリック。
    ※[フレームレート]の値を大きくすると滑らかな動きになりますが処理の時間が長くなります。
  2. [ASF エクスポート プロパティ]でサイズなどを設定して[OK]をクリック。
  3. 保存された動画を確認。
