図面Drawing - 表題欄

図面ではアセンブリ複数のパーツを集めて組み立てたもの。
※一般的な意味は
機械の組立。
パーツ部品。の3D図面を2D図面にします。

表題欄

独自の表題欄を作成します。

操作方法
図面 - 表題欄
  1. 作成した表題欄を常に使用できるようにテンプレート(既定ではAutodesk\Inventor2014\Templatesフォルダの[Standard.dwg]か[Standard.idw])を開いて編集します。

    下記からテンプレート[standard.dwg]のファイルをダウンロード出来ます。
    standard.dwgをダウンロード

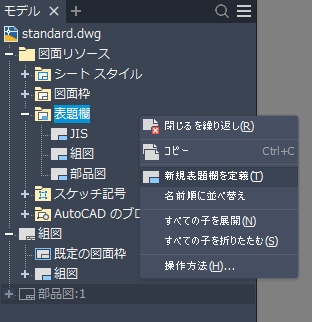

  2. ブラウザパーツ、アセンブリ、図面内の各要素(フィーチャや拘束状態、部品構成等)をツリー状に表したもの。の[図面リソース]を展開し[表題欄]を右クリックして[新規表題欄を定義]をクリック。
    又は[表題欄]を展開し、既存の表題欄(JISなど)を右クリックして[編集]をクリック。

    ※[JIS]を右クリックでコピーし、[表題欄]を右クリックで貼付けした物を名前を変えて登録(例:表題欄B)し、編集しておけば、シートで既存の表題欄(例:表題欄A)を削除し、表題欄Bを挿入すれば表題欄の変更を容易に出来ます。
下矢印
図面 - 表題欄
  1. [スケッチ]右矢印[作成]の[線分]や[文字]で表を作成。
下矢印
図面 - 表題欄
図面 - 表題欄
  1. アセンブリやパーツのiPropertyで入力した内容が表題欄に表示されるように設定します。
    ここではパーツのiPropertyの[概要]タプの[タイトル]を表題欄の[PART NAME]に対応させる方法を解説します。

  2. <タイトル>をダブルクリック。
  3. <タイトル>の文字を全部選択し、[タイプ]から[プロパティ - モデル]を選択。[プロパティ]から[タイトル]を選択し、[文字パラメータを追加]をクリック。
  4. 設定が全て終了したらスケッチを終了して保存。
図面 - 表題欄
図面 - 表題欄

表題欄の完成。

ビューが配置されていない状態だと<タイトル>など[文字パラメータを追加]した文字は表示されていませんが(上図)、配置したビューのアセンブリやパーツのiPropertyの情報が入力されていると文字が表示されます。(下図)
