アセンブリAssembly - コピー

アセンブリ複数のパーツを集めて組み立てたもの。
※一般的な意味は
機械の組立。
ではパーツ部品。を作成、配置しそれを拘束やパターン化などして組み立てていきます。

コピー

アセンブリやパーツをコピーします。
※2014から通常のコピー&ペーストでも拘束やパターンなどをそのまま維持するようになりました。

操作方法
アセンブリ - コピー

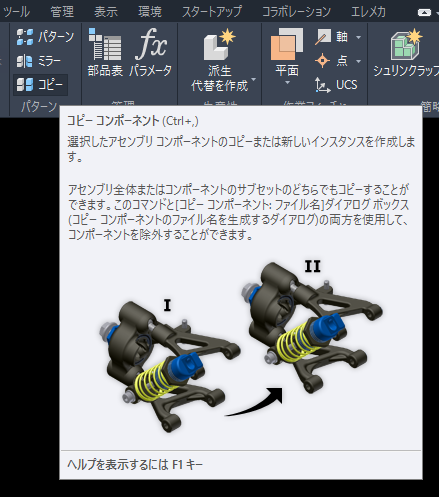

  1. アセンブリを新規作成するか、既存のファイルを開きパーツを適宜配置、拘束し [アセンブリ]右矢印[パターン]の矢印をクリックして[コピー]をクリック。
アセンブリ - コピー
他のやり方 - 1

ショートカット(エイリアス)括弧Ctrl + ,括弧 を押す。

※[コピー]のショートカット(エイリアス)は既定では無いので追加する必要があります。

※ショートカット(エイリアス)の変更・追加のやり方はこちら

アセンブリ - コピー
他のやり方 - 2

[Ctrl]を押しながら右クリックしたまま[コピーコンポーネント]にドラッグして放す。

※[コピーコンポーネント]のマーキングメニューは既定では無いので追加する必要があります。

※マーキングメニューの追加方法はこちら

下矢印
アセンブリ - コピー

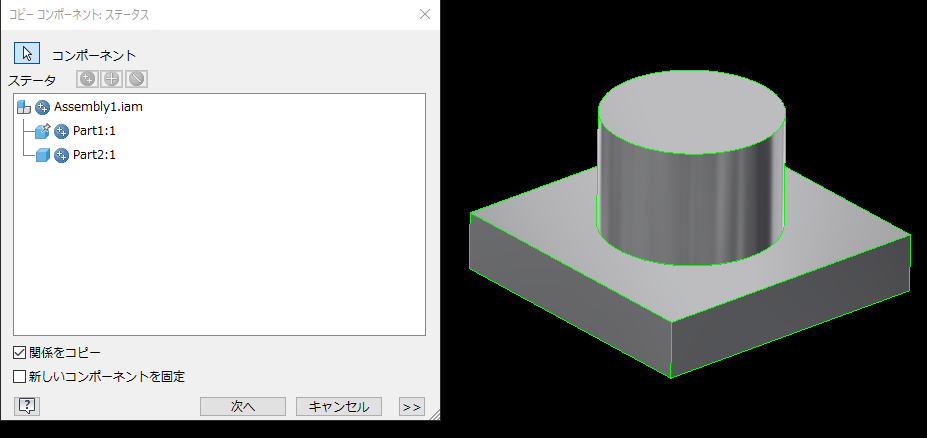

  1. [コンポーネント]をクリックしてコピーするパーツ又はアセンブリを選択します。
アセンブリ - コピー
他のやり方 - 1

ブラウザパーツ、アセンブリ、図面内の各要素(フィーチャや拘束状態、部品構成等)をツリー状に表したもの。から(2つ以上選択する時はキーボードのShift(範囲選択)かCtrl(複数選択)を押しながら)選択する。

アセンブリ - コピー
他のやり方 - 2

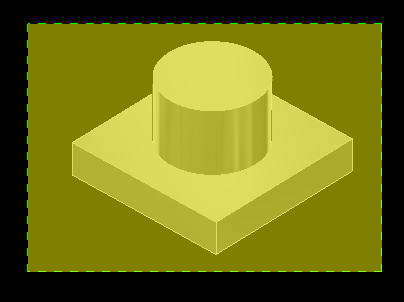

ドラッグ&ドロップで全部か一部を選択してから[コピー]を実行する。

下矢印
アセンブリ - コピー

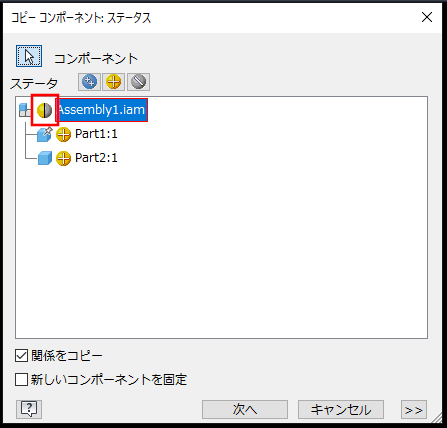

  1. 一番上にあるステータスボタン(左図赤枠参照)をクリックしてコピーの方法を変更します。
    ステータスボタン は新しいファイルを作成します。
    例:01.iptは01_CPY.iptという別のファイルを作成します。
    ※コピーしたファイルを設計変更する場合はこちらを選択します。
    ステータスボタン はファイルを再使用します。
    例:01.iptが2個になります。
    ※単純に数量を増やす場合はこちらを選択します。
    [次へ]をクリックしてファイル名など変更がなければ[OK]をクリック。
下矢印
アセンブリ - コピー

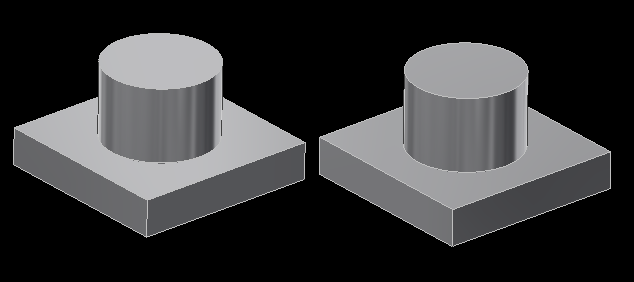

  1. グラフィックス ウィンドウ配置、拘束の任意の位置をクリック。
    コピーの完成。
