アセンブリ拘束Assembly Constraint - 角度

アセンブリ拘束で面と面、軸と穴などを拘束 スケッチでの寸法やアセンブリでのパーツ間の位置関係などを決める規則。
※一般的な意味は
行動の自由を奪うこと 。
します。

角度

角度拘束では面と面、エッジなどを角度をつけて拘束します。

操作方法
アセンブリ拘束 - 角度
  1. [アセンブリ]右矢印[関係]の[拘束]をクリック。
アセンブリ拘束 - 角度
他のやり方 - 1

ショートカット(エイリアス)括弧C括弧を押す。

※ショートカット(エイリアス)の一覧はこちら

アセンブリ拘束 - 角度
他のやり方 - 2

右クリックしたまま[拘束]にドラッグして放す。

下矢印
アセンブリ拘束 - 角度

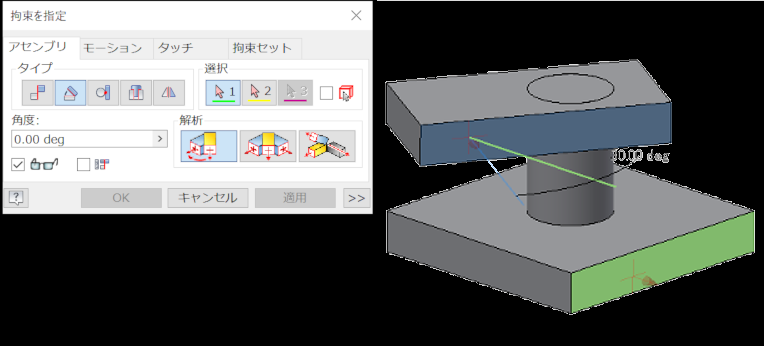

  1. [タイプ]で[角度]、[解析]で[有効角]か[非有効角]をクリック。
  2. 角度をつける面を順番にクリック。
  3. 必要に応じて[角度]の値を入力して[OK]をクリック。
    ※続けて拘束をする時は[適用]かキーボードの[Enter]を押す。
アセンブリ拘束 - 角度

角度拘束の完成。
