スタイルStyle - 図面のスタイル設定 - 寸法

スタイルではアセンブリ複数のパーツを集めて組み立てたもの。
※一般的な意味は
機械の組立。
パーツ部品。での照明設定や、図面での寸法の文字やパーツ一覧などの設定をします。

図面のスタイル設定 - 寸法

図面寸法の注記と引出線の設定をします。※ここでは貫通穴の穴注記の変更方法を解説します。

操作方法
スタイル - 図面のスタイル設定 - 寸法
  1. 図面ファイルが開いている状態で、

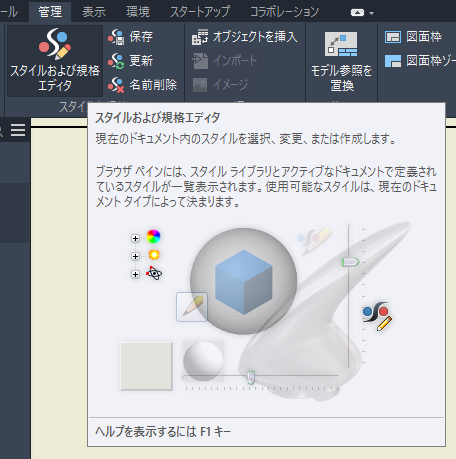

    [管理]右矢印[スタイルと規格]の[スタイル及び規格エディタ]をクリック。
下矢印
スタイル - 図面のスタイル設定 - 寸法
スタイル - 図面のスタイル設定 - 寸法

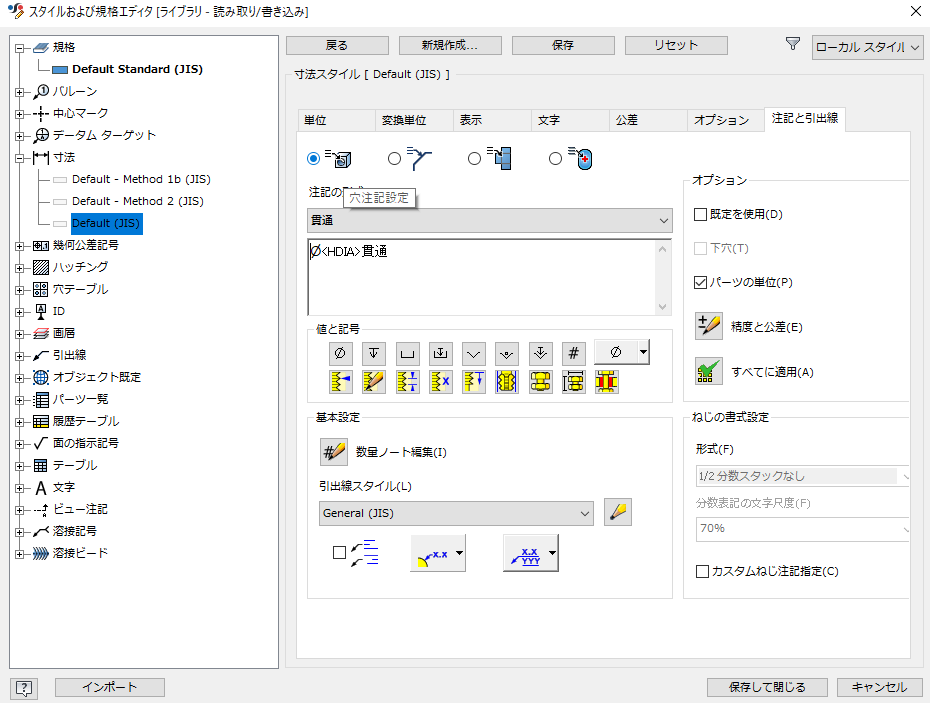

  1. [寸法]を展開し、Default (JIS)を選択して[注記と引出線]タブをクリック。
  2. [穴注記設定]を選択し、貫通の注記を変更します。

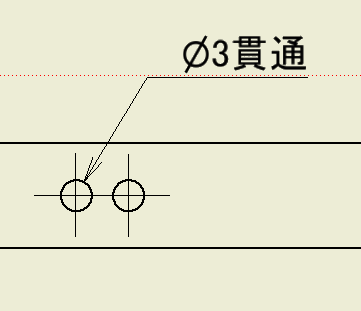

    現状はφ<HDIA>貫通なので、図面で穴注記を追加すると、左図のように表示されて穴の数は表示されません。
    <HDIA>は穴の値
下矢印
スタイル - 図面のスタイル設定 - 寸法
スタイル - 図面のスタイル設定 - 寸法

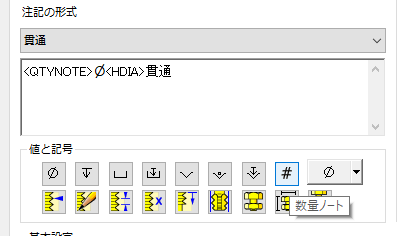

  1. φを削除し数量ノートをクリックして<QTYNOTE>を挿入。
    貫通をキリに変更。

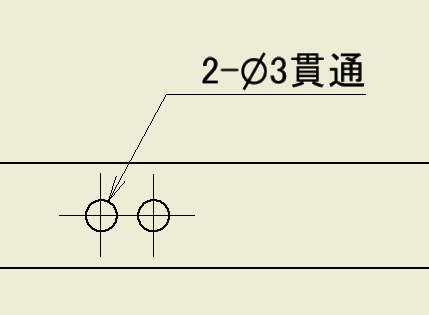

    <QTYNOTE><HDIA>キリなので左図のように穴の数が表示されます。
下矢印
  1. 変更したスタイルは現在のドキュメントコンピューターで作成された文書ファイル。内なので常に利用するにはスタイルライブラリスタイルの保管場所に保存する必要があります。 スタイルライブラリに保存
