アセンブリ拘束Assembly Constraint - 正接

アセンブリ拘束で面と面、軸と穴などを拘束 スケッチでの寸法やアセンブリでのパーツ間の位置関係などを決める規則。
※一般的な意味は
行動の自由を奪うこと 。
します。

正接

正接拘束では面と曲面などを接するように拘束します。

操作方法
アセンブリ拘束 - 正接
  1. [アセンブリ]右矢印[関係]の[拘束]をクリック。
アセンブリ拘束 - 正接
他のやり方 - 1

ショートカット(エイリアス)括弧C括弧を押す。

※ショートカット(エイリアス)の一覧はこちら

アセンブリ拘束 - 正接
他のやり方 - 2

右クリックしたまま[拘束]にドラッグして放す。

下矢印
アセンブリ拘束 - 正接

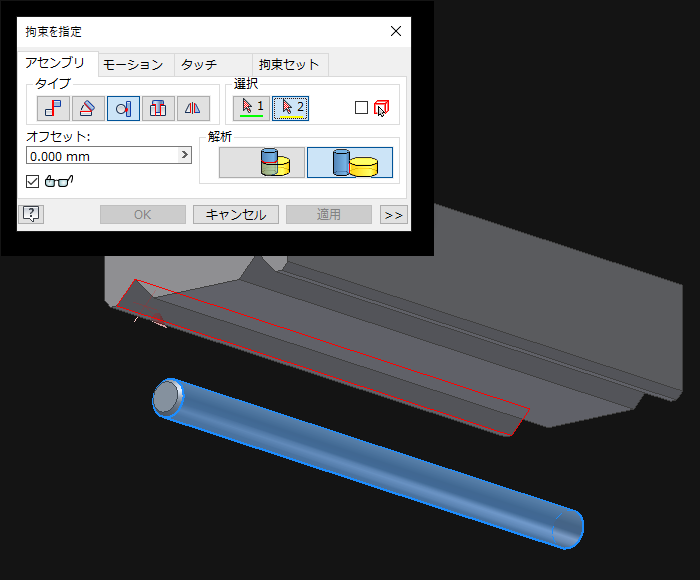

  1. [タイプ]で[正接]、[解析]で[内側]か[外側]をクリック。
  2. 正接する面を順番にクリック。
  3. 必要に応じて[オフセット ある位置(原点、基準点)からの差(距離)を表した値。
    ※一般的な意味は
    差し引き計算。
    ]の値を入力して[OK]をクリック。
    ※続けて拘束をする時は[適用]かキーボードの[Enter]を押す。
アセンブリ拘束 - 正接

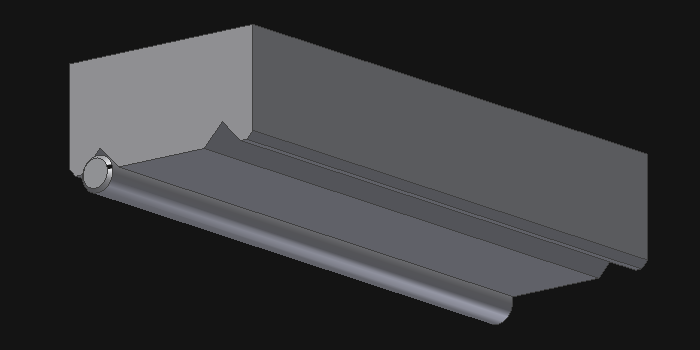

正接拘束の完成。
