アセンブリAssembly - フレキシブル

アセンブリ複数のパーツを集めて組み立てたもの。
※一般的な意味は
機械の組立。
ではパーツ部品。を作成、配置しそれを拘束やパターン化などして組み立てていきます。

フレキシブル

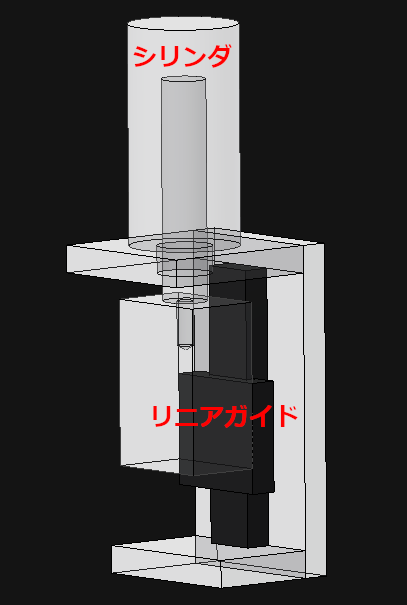

シリンダとリニアガイドの組合せのアセンブリ 複数のパーツを集めて組み立てたもの。
※一般的な意味は
機械の組立。
などでリニアガイドをフレキシブル 柔軟な、融通がきく にすることで、シリンダの動きに追従してリニアガイドを動かすことが出来ます。

操作方法
アセンブリ - フレキシブル
  1. アセンブリを開き、サブアセンブリをダブルクリックしてアクティブ 編集可能な状態。
    ※一般的な意味は
    活動的、積極的 。
    にします。
  2. 左図の場合、上下方向以外をメイト拘束し、フレキシブルにした時に上下方向だけを動くようにします。
下矢印
アセンブリ - アダプティブ

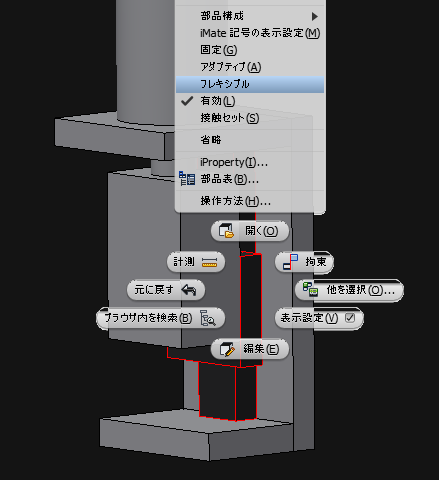

  1. リニアガイドを右クリックして[フレキシブル]をクリック。
下矢印

  1. シリンダを動かすことでフレキシブルを設定したリニアガイドも自由に動きます。
