アセンブリ拘束Assembly Constraint - タッチ

アセンブリ拘束で面と面、軸と穴などを拘束 スケッチでの寸法やアセンブリでのパーツ間の位置関係などを決める規則。
※一般的な意味は
行動の自由を奪うこと 。
します。

タッチ

タッチ拘束では円柱状の面とそれに接する連続する面とを拘束します。

操作方法
アセンブリ拘束 - タッチ
  1. [アセンブリ]右矢印[関係]の[拘束]をクリック。
アセンブリ拘束 - タッチ
他のやり方 - 1

ショートカット(エイリアス)括弧C括弧を押す。

※ショートカット(エイリアス)の一覧はこちら

アセンブリ拘束 - タッチ
他のやり方 - 2

右クリックしたまま[拘束]にドラッグして放す。

下矢印
アセンブリ拘束 - タッチ

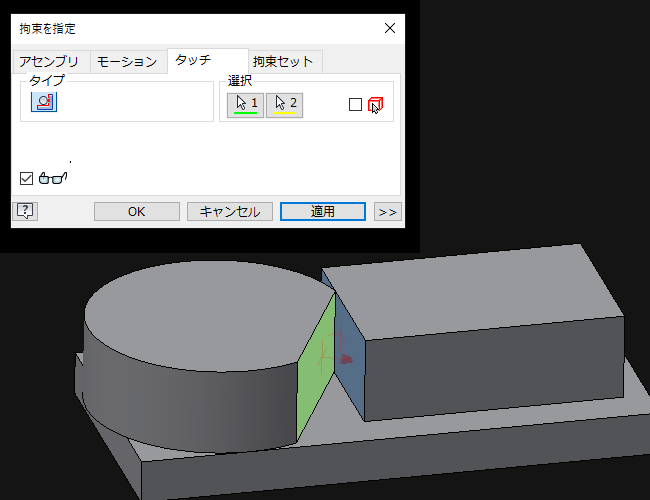

  1. [タッチ]タブをクリック。
  2. 拘束する面を順番にクリック。
  3. [OK]をクリック。


タッチ拘束の完成。
