材料力学計算Strength of Materials - 柱の座屈

はりのたわみ、断面二次モーメント柱の座屈などの材料力学計算が出来ます。

※Inventorでは重量(質量)や体積及びたわみなどは iPropertyの物理情報や構造解析
   わかりますが一般的な計算として重量計算から掲載しました。

柱の座屈
1.形状を選択して下さい。
両端固定
材料力学計算
両端回転
材料力学計算

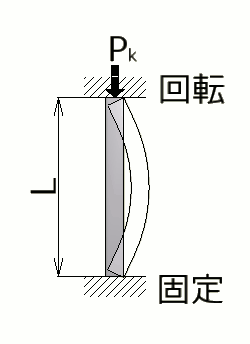

回転 - 固定
材料力学計算

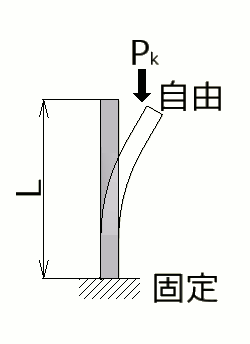

自由 - 固定
材料力学計算
2.材質を選択して下さい。
材質 ヤング率 : N/mm²
206000
69300
100940
600000
3.断面形状を選択して下さい。
四角 材料力学計算 角パイプ 材料力学計算 円形 材料力学計算 丸パイプ 材料力学計算 H形鋼 材料力学計算 溝形鋼 材料力学計算 山形鋼 材料力学計算
4.各値を入力後、計算をクリックしてください。
     ※ヤング率は材質を選択すると自動的に入力されますが、任意の値も入力できます

両端固定
材料力学計算
ヤング率 N/mm2
長さ(L) mm
b mm
h mm 座屈荷重 Pk N
      座屈応力 σc N / mm²
      断面二次モーメント mm4
断面形状 - 四角
断面形状 四角
      相当細長比
        ※小数点以下4桁目は四捨五入
      ※上記計算結果はオイラーの公式によるものです。
