バージョン Autodesk Inventor Professional 2014

バージョン2008の使い方はこちら

フレームジェネレータFrame Generator - フレームメンバを挿入

フレームジェネレータでは形鋼などで架台などのフレームを作成します。

フレームメンバを挿入

溝形鋼などのフレームを挿入します。

操作方法

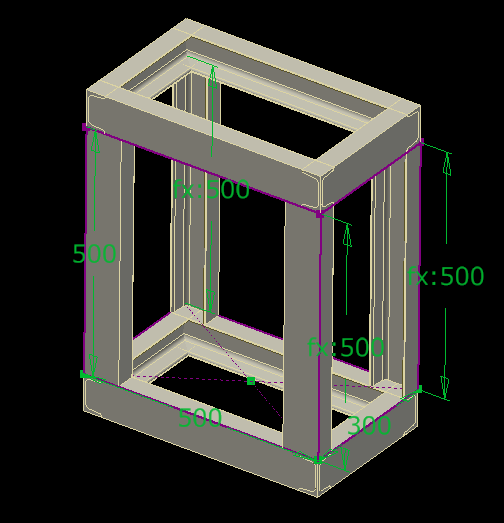

フレームジェネレータ - フレームメンバを挿入
  1. アセンブリ環境で作成したスケルトンモデルを配置。
  2. [デザイン]右矢印[フレーム]の[フレームメンバを挿入]をクリック。
  3. 挿入する線をクリックし、[規格][ファミリ][サイズ]などを任意に選択して方向、角度を決めて[適用]をクリック。
  4. フレームを保存するフォルダ、ファイル名などを任意に決めて[OK]をクリック。
下矢印
フレームジェネレータ - フレームメンバを挿入
  1. 全部の挿入が終了したら[OK]をクリック。
  2. 必要に応じて[ノッチ]や[トリム/延長]を実行してフレームの末端などを処理。

    下記より左図のフレーム図面1式をダウンロード出来ます。

    フレームをダウンロード
