図面Drawing - スライス

図面ではアセンブリ複数のパーツを集めて組み立てたもの。
※一般的な意味は
機械の組立。
パーツ部品。の3D図面を2D図面にします。

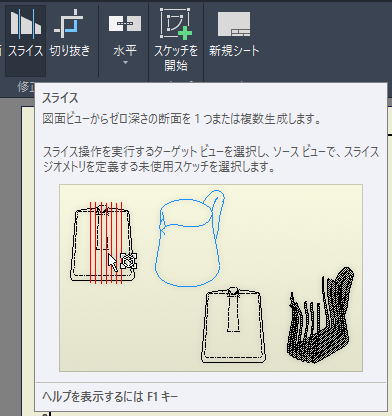

スライス

スライスで深さがゼロの断面図を作成します。

操作方法
図面 - スライス
  1. スライスを作成するビューをクリックして [ビューを配置]右矢印[スケッチ]の[スケッチを作成]をクリック。
下矢印
図面 - スライス
  1. [線分]などでスライスする位置にスケッチを作成し、スケッチを終了。
下矢印
図面 - スライス
  1. [ビューを配置]右矢印[修正]の[スライス]をクリック。
下矢印
図面 - スライス
  1. 最初に断面にする方のビューをクリックし、次に作成したスケッチをクリックし、必要に応じて「パーツ全体をスライス」をクリックして[OK]をクリック。
図面 - スライス

スライスの完成。
