フレームジェネレータFrame Generator - スケルトンモデルの作成

フレームジェネレータでは形鋼などで架台などのフレームを作成します。

スケルトンモデルの作成

スケルトンモデル(骨組み)を2Dスケッチと3Dスケッチで作成します。※ここでは直方体作成の解説をします。

操作方法

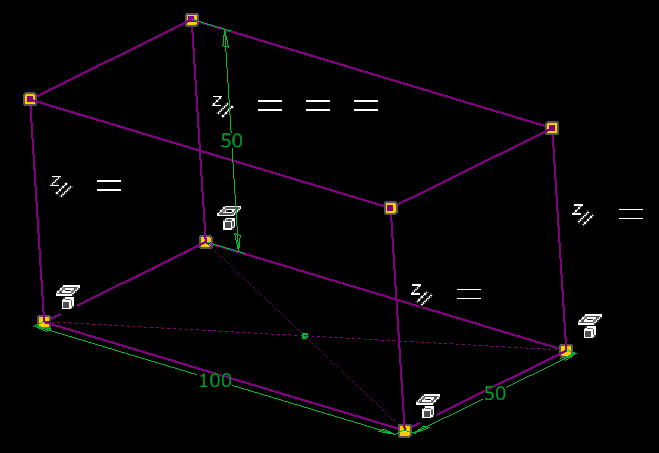

フレームジェネレータ - スケルトンモデルの作成
  1. 2Dスケッチで四角形を作成
  2. 3Dスケッチで骨組みの縦部分を作成し保存。
