シートメタルSheetMetal - 作成

シートメタルで板金のパーツ部品を作成します。

作成

板金のパーツを作成します。※ここではL型の板金を作成します。

操作方法
シートメタル - 作成

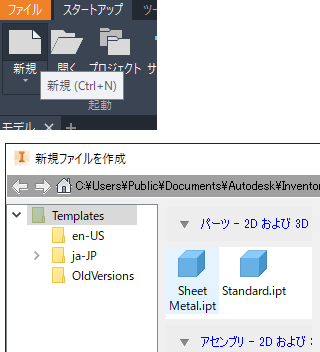

  1. [スタートアップ]右矢印[起動]の[新規]をクリックして[SheetMetal.ipt]をダブルクリック。
シートメタル - 作成
他のやり方

ショートカット(エイリアス)括弧Ctrl + N括弧を押して[SheetMetal.ipt]をダブルクリック。

※ショートカット(エイリアス)の一覧はこちら

下矢印
シートメタル - 作成

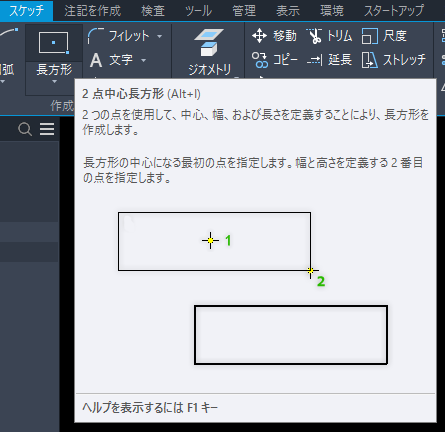

  1. [スケッチ]右矢印[作成]の[長方形]の矢印をクリックし[2点中心長方形]をクリック。

    ※状況に応じて2点長方形なども選択。
下矢印
シートメタル - 作成

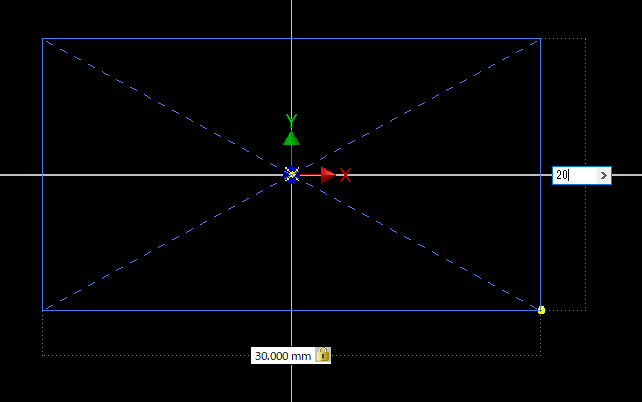

  1. グラフィックス ウィンドウグラフィックス ウィンドウの[Center PointブラウザのOriginフォルダを展開すると表示される原点。]をクリックしてドラッグし、ダイナミック入力(数値入力)で値を入力(1個目と2個目の値入力切り替えはキーボードのTabが便利)したらキーボードの[Enter]を押す。
下矢印
スケッチ - 寸法 - 追加

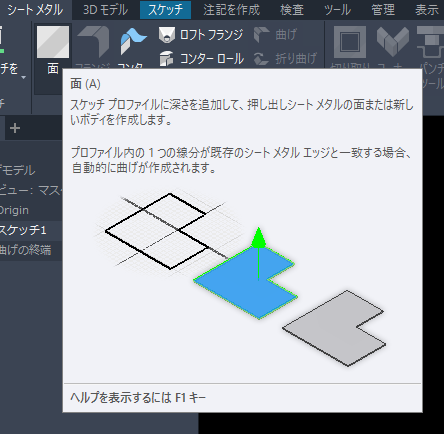

  1. [シートメタル]右矢印[作成]の[面]をクリック。
下矢印
シートメタル - 作成
  1. 通常、作成したジオメトリ スケッチやパーツを構成する線、点、円、長方形などのことが自動的に選択されるのでそのまま[OK]をクリック。
下矢印
シートメタル - 作成

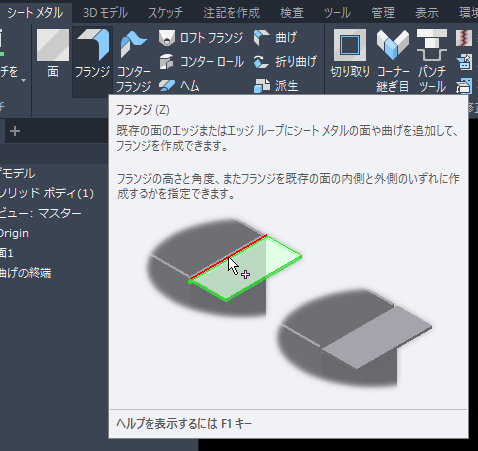

  1. [シートメタル]右矢印[作成]の[フランジ]をクリック。
下矢印
シートメタル - 作成

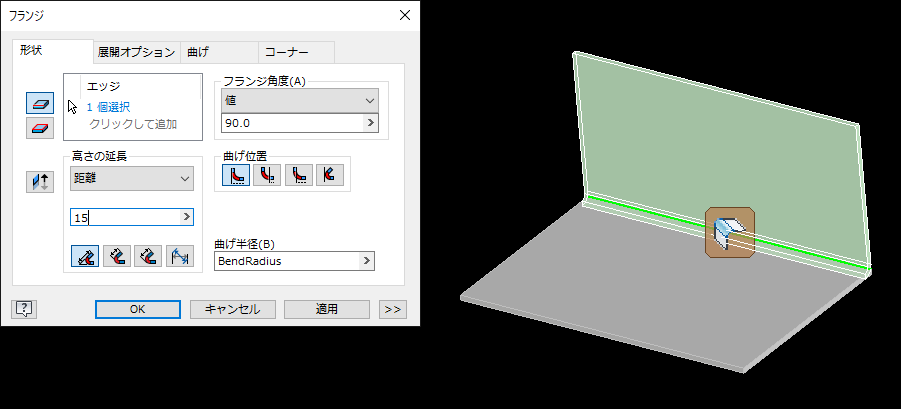

  1. 曲げる位置のエッジをクリック。
  2. 寸法を入力し、角度なども必要に応じて変更して[OK]をクリック。
下矢印
シートメタル - 作成

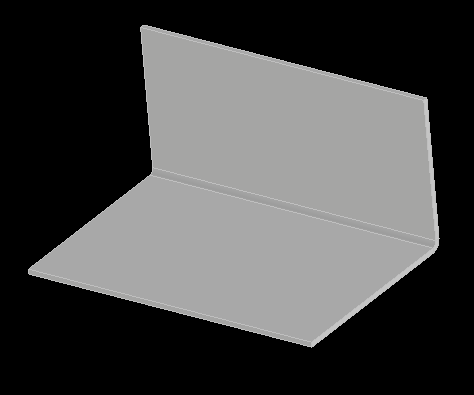

ブラケットの完成。

※厚さや材料などの設定はシートメタルの既定を参照。
