バージョン Autodesk Inventor Professional 2014

バージョン2008の使い方はこちら

アプリケーションオプションApplication Option - アセンブリタブ

アプリケーションオプションでは各操作の動作や表示方法を設定します。

アセンブリタブ

アセンブリタブの主な設定です。

操作方法
アプリケーションオプション - アセンブリタブ
  1. ガイド右矢印[オプション]をクリックか[ツール]右矢印[オプション]の[アプリケーションオプション]をクリック。
下矢印

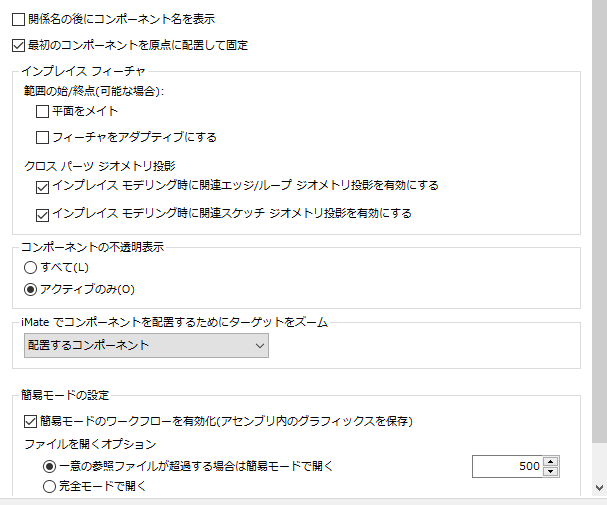

アプリケーションオプション - アセンブリタブ
  1. [最初のコンポーネントを原点に配置して固定]をオンでアセンブリでパーツを配置する時に最初のパーツは自動的に原点に配置され固定されます。

    パフォーマンス向上の設定
    [簡易モードの設定]をオンにし、[ファイルを開くオプション]で[一意の・・・]を選択。
    ※上記設定で容量の大きいアセンブリファイルを早く開けます。
