アセンブリ拘束Assembly Constraint - 対称

アセンブリ拘束で面と面、軸と穴などを拘束 スケッチでの寸法やアセンブリでのパーツ間の位置関係などを決める規則。
※一般的な意味は
行動の自由を奪うこと 。
します。

対称

対称拘束では面を基準に対称に拘束します。

操作方法
アセンブリ拘束 - 対称
  1. [アセンブリ]右矢印[関係]の[拘束]をクリック。
アセンブリ拘束 - 対称
他のやり方 - 1

ショートカット(エイリアス)括弧C括弧を押す。

※ショートカット(エイリアス)の一覧はこちら

アセンブリ拘束 - 対称
他のやり方 - 2

右クリックしたまま[拘束]にドラッグして放す。

下矢印
アセンブリ拘束 - 対称

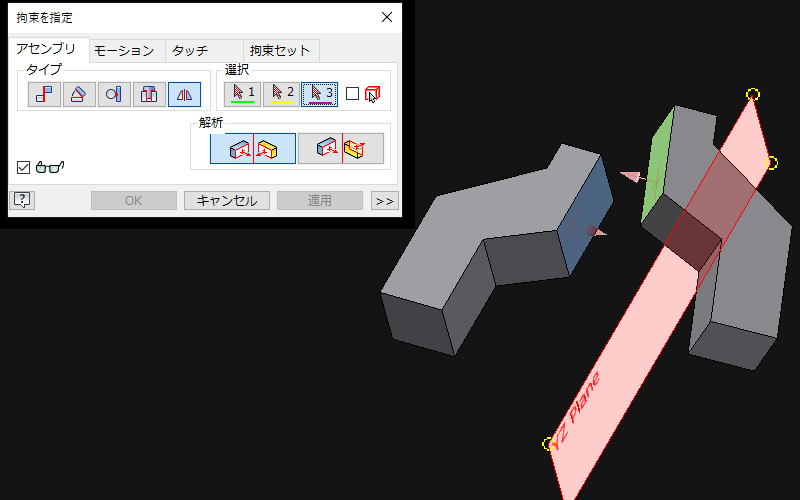

  1. [タイプ]で[対称度]をクリック。
  2. 対称にする面を順番にクリックし、ここでは対称面として[YZ Plane]をクリック。
  3. [OK]をクリック。
    ※続けて拘束をする時は[適用]かキーボードの[Enter]を押す。
アセンブリ拘束 - 対称

対称拘束の完成。
