図面Drawing - パーツ一覧

図面ではアセンブリ複数のパーツを集めて組み立てたもの。
※一般的な意味は
機械の組立。
パーツ部品。の3D図面を2D図面にします。

パーツ一覧

パーツ一覧でアセンブリの部品表を作成します。

操作方法
図面 - パーツ一覧
  1. [注釈]右矢印[表]の[パーツ一覧]をクリック。
下矢印
図面 - パーツ一覧
  1. [ビュー選択]で配置したアセンブリのビューをクリックし[OK]をクリックしてパーツ一覧を図面の任意の位置(右端など)に配置。
下矢印
図面 - パーツ一覧

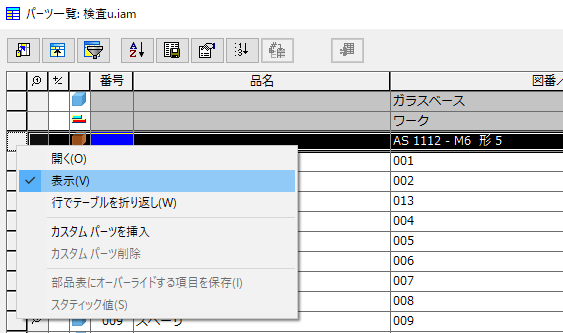

  1. 配置した表の任意の位置をダブルクリックしてパーツ一覧のダイアログボックス ユーザー(利用者)に情報を提示し設定を促すウインドウ。
    ※一般的な意味は
    ダイアログは対話の意味。
    を開き、並べ替えや表示しない行を右クリックして[表示]のチェックを外し[OK]をクリック。
下矢印
図面 - パーツ一覧

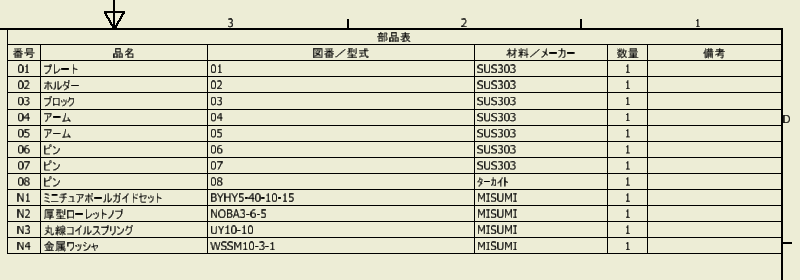

パーツ一覧の完成。

※パーツ一覧はアセンブリの部品表を元に作成されています。
