アセンブリAssembly - 置換

アセンブリ複数のパーツを集めて組み立てたもの。
※一般的な意味は
機械の組立。
ではパーツ部品。を作成、配置しそれを拘束やパターン化などして組み立てていきます。

置換

パーツを置換(置き換える)します。

操作方法

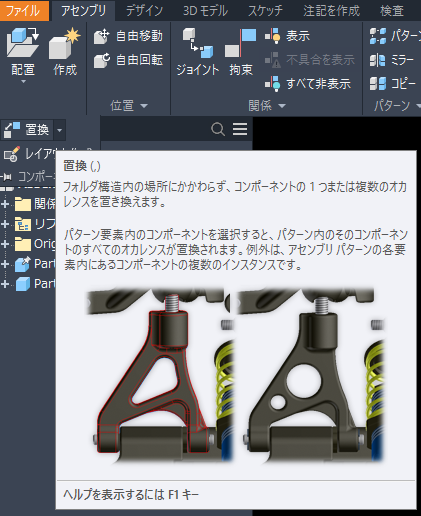

アセンブリ - 置換
  1. アセンブリを新規作成するか、既存のファイルを開きパーツを適宜配置、拘束し [アセンブリ]右矢印[コンポーネント アセンブリ内のパーツやサブアセンブリ。
    ※一般的な意味は
    構成要素、構成部品 。
    ]の矢印をクリックして[置換]をクリック。

    ※アセンブリ内のすべての同じパーツを置換する時は右の矢印をクリックし、[すべて置換]を選択。
アセンブリ - 置換
他のやり方

ショートカット(エイリアス)括弧,括弧 を押す。

※[コンポーネント置換]のショートカット(エイリアス)は変更しています。

※ショートカット(エイリアス)の変更・追加のやり方はこちら

下矢印

  1. 置換前のパーツを選択し、ファイルから置換後のパーツを選択します。

    ※置換はすでに拘束しているパーツのファイル名を変更したい時などに使うと便利です。
    例:アセンブリ内の拘束しているパーツA.iptをファイル名B.iptに変更したい時。1.A.iptをコピー&ペースト
    2.ファイル名をB.iptに変更。
    3.置換を実行
    以上で拘束などを維持したままファイル名を変更できます。
