アセンブリAssembly - 配置

アセンブリ複数のパーツを集めて組み立てたもの。
※一般的な意味は
機械の組立。
ではパーツ部品。を作成、配置しそれを拘束やパターン化などして組み立てていきます。

配置

パーツを配置します。

操作方法
アセンブリ - 配置

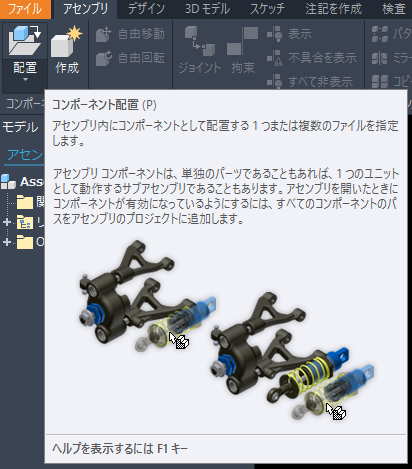

  1. アセンブリを新規作成するか、既存のファイルを開き [アセンブリ]右矢印[コンポーネント アセンブリ内のパーツやサブアセンブリ。
    ※一般的な意味は
    構成要素、構成部品 。
    ]の[配置]をクリック。
アセンブリ - 配置
他のやり方 - 1

ショートカット(エイリアス)括弧P括弧を押す。

※ショートカット(エイリアス)の一覧はこちら

アセンブリ - 配置
他のやり方 - 2

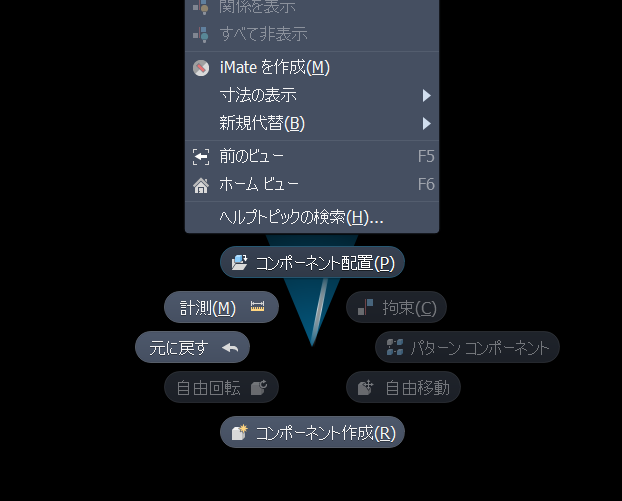

右クリックしたまま[コンポーネント配置]にドラッグして放す。

下矢印

アセンブリ - 配置
  1. 配置するファイルをダブルクリック(2つ以上配置する時はキーボードのShift(範囲選択)かCtrl(複数選択)を押しながらファイルを選択して[開く]をクリック)してグラフィックス ウィンドウ配置の任意の位置をクリック。

    ※最初に配置するパーツは右クリックして[原点に固定して配置]をクリックすると原点に固定されます。

    [アプリケーションオプション]の[アセンブリ]タブで[最初のコンポーネントを原点に配置して固定]オンで最初のパーツは自動的に原点に配置され固定されます。
下矢印

  1. [アセンブリ]右矢印[関係]の[ジョイント]や[拘束]で配置したパーツを組み立てていきます。

    ※[アプリケーションジョイント]の詳細はこちら
    ※[アプリケーション拘束]の詳細はこちら
